Model: PM4-BC ǀ Dụng cụ gắn bảng điều khiển AIC

​

Model: PM4-BC ǀ  Dụng cụ gắn bảng điều khiển AIC

Các đầu vào có thể được trình bày ở dạng song song, vuốt hoặc định địa chỉ. Có sẵn 20 dòng đầu vào cộng với 2 dòng GND. Đối với đầu vào BCD, được định địa chỉ, vuốt hoặc lên đến 4 chữ số song song, bốn trong số này các dòng đầu vào có thể được cấp phát để sử dụng làm dấu thập phân từ xa hoặc lưu giữ màn hình.

Cũng có thể cung cấp các rơ le tùy chọn, truyền thông nối tiếp, truyền lại tương tự hoặc kỹ thuật số.

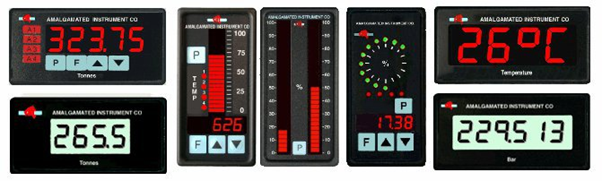

Dòng Màn hình gắn bảng PM4 được thiết kế để có độ tin cậy cao trong các ứng dụng công nghiệp.

Màn hình LED có độ sáng cao cung cấp khả năng hiển thị tốt ngay cả ở những khu vực có mức độ ánh sáng xung quanh cao. Màn hình LCD có độ tương phản cao cung cấp khả năng hiển thị tốt và lý tưởng cho các ứng dụng sử dụng pin.

PM4 cung cấp sự cách ly hoàn toàn về điện giữa nguồn điện, tín hiệu đầu vào và đầu ra truyền lại, do đó loại bỏ các vấn đề về nối đất và điện áp thông thường. Tính năng cô lập này

làm cho PM4 trở nên lý tưởng để giao tiếp với máy tính, PLC và các thiết bị thu thập dữ liệu khác. Ghi chú rằng bản thân các tín hiệu đầu vào đều có chung một điểm chung.

Trừ khi được chỉ định khác tại thời điểm đặt hàng, PM4 của bạn đã được đặt tại nhà máy thành tiêu chuẩn cấu hình. Người dùng có thể dễ dàng cấu hình và hiệu chỉnh các thiết bị dòng PM4.

Các thay đổi ban đầu có thể yêu cầu tháo dỡ thiết bị để thay đổi liên kết PCB, các thay đổi khác được thực hiện bằng các chức năng nút nhấn.

Thông số kỹ thuật:

Dữ liệu đầu vào: 20 dòng đầu vào cho đầu vào mã BCD, nhị phân hoặc mã Xám được định địa chỉ và đánh dấu có thể được sử dụng để hiển thị lên đến 8 chữ số hoặc đầu vào kỹ thuật số có trọng số đặc biệt (tối đa 8 đầu vào). Đối với đầu vào BCD, bốn trong số 20 bit đầu vào có thể được chỉ định để sử dụng làm dấu thập phân từ xa và giữ màn hình nếu cần.

Loại đầu vào: 5V, 12V đến 24V hoặc 48V DC tiếp điểm đóng hoặc mở cực thu (cấu hình nhà máy)

Logic đầu vào: Có thể lựa chọn hoạt động cao hoặc thấp

Dấu thập phân: Người dùng có thể lựa chọn

Tốc độ lấy mẫu: 4 mẫu mỗi giây

Bộ vi xử lý: HC68HC11F CMOS

Nhiệt độ môi trường: LED -10 đến 60o C, LCD -10 đến 50o C

Độ ẩm: 5 đến 95% không ngưng tụ

Màn hình: LED Các kiểu: 4 chữ số 20mm

5 chữ số 14,2mm + đèn LED trạng thái + bàn phím 4 chiều

6 chữ số 14,2mm + bàn phím 4 chiều

8 chữ số 10mm + bàn phím 4 chiều

Đồ thị thanh LED Thanh 20 đoạn + 5 chữ số 7,6mm + đèn LED trạng thái rơle

Các kiểu LCD: 4 chữ số 12,7mm, 6 chữ số 12,7mm

Nguồn điện: AC 240V, 110V hoặc 24V 50 / 60Hz

hoặc DC cách ly dải rộng 12 đến 48V.

Các loại nguồn cung cấp đặc biệt 32VAC, 48VAC 50 / 60Hz hoặc

DC cách ly 50 đến 110V cũng có sẵn.

Lưu ý: loại nguồn cung cấp được cấu hình tại nhà máy

Mức tiêu thụ nguồn: Nguồn AC tối đa 4 VA, nguồn DC thường 80mA ở 12VDC và

40mA ở 24VDC cho PM4 không có đầu ra tùy chọn, dòng điện thực tế được vẽ tùy thuộc vào loại màn hình và các tùy chọn được trang bị

Kích thước viền: DIN 48mm x 96mm x 10mm

Kích thước vỏ: 44mm x 91mm x 120mm phía sau mặt sau của bảng điều khiển

Bảng cắt ra: 45mm x 92mm + 1mm / -0mm

Kết nối: Cắm các thiết bị đầu cuối vít (dây tối đa 2,5mm2)

Trọng lượng: Mẫu cơ bản 400 gms, 450 gms với thẻ tùy chọn
