RTM-400 Hans-schmidt Vietnam ,Máy đo lực căng đai
Nhà cung cấp: ANS Vietnam
Hãng sản xuất: HANS SCHMIDT/ IMADA VIET NAM
Ứng dụng sản phẩm: Automotive
Mr. BảoĐại lý Hans-schmidt Vietnam ,RTM-400 Hans-schmidt Vietnam ,Máy đo lực căng đai ,Hans-schmidt Vietnam ,RTM-400 Hans-schmidt,RTM-400 Tension Meter for Belts,Máy đo lực căng đai RTM-400
Đại lý Hans-schmidt Vietnam ,RTM-400 Hans-schmidt Vietnam ,Máy đo lực căng đai
Belt Tension Meter RTM-400
Phạm vi đo tối đa 10 - 800 Hz
Máy đo độ căng của đai và để kiểm soát lực căng của đai chữ V, đai răng, đai trợ lực hoặc tương tự. Tuổi thọ tối ưu của đai phụ thuộc vào độ căng đai chính xác.
Giá trị đo được hiển thị dưới dạng tần số tính bằng Hz hoặc lực sợi dây tính bằng N.
Đo không tiếp xúc xảy ra bằng ánh sáng hồng ngoại
Tính năng đặc biệt
Nguyên tắc đo: Đo tần số bằng đèn LED trong khi dây đai không di chuyển. Dây đai được tôi luyện bằng tay để tạo độ rung.
Các bài đọc có thể được hiển thị dưới dạng tần số (Hz) hoặc lực sợi (N hoặc lbf)

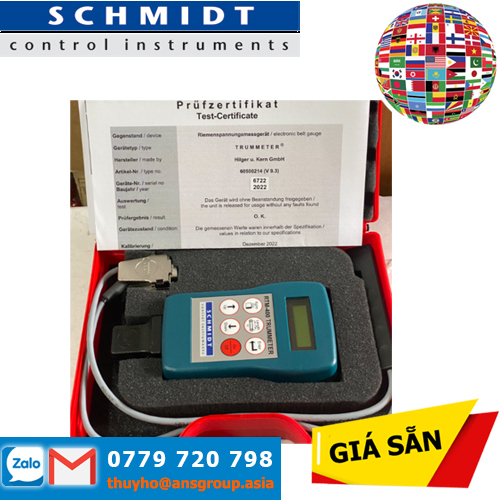

Máy đo độ căng dây đai RTM-400 bao gồm một bộ hiển thị cũng như 2 đầu dò đo:
– đầu dò cắm vào để vận hành bằng một tay
– đầu dò đo bằng cáp cho không gian tiếp cận hạn chế
Để xác định lực đai theo Newton, cần có 2 tham số. Do đó, thu được các hạn chế sau:
– chiều dài tao tự do 9,99 m
– khối lượng đai lên tới 9,999 kg/m
Máy đo độ căng dây đai dải đo 10 – 800 Hz
Máy kiểm tra độ căng dây đai với màn hình và hướng dẫn vận hành đa ngôn ngữ (tiếng Đức, tiếng Anh, tiếng Pháp, tiếng Ý, tiếng Tây Ban Nha, tiếng Bồ Đào Nha, tiếng Thụy Điển, tiếng Na Uy, tiếng Đan Mạch, tiếng Phần Lan)
Báo cáo hiệu chuẩn của nhà sản xuất được bao gồm
Tính năng tiêu chuẩn
Căng đai được thiết lập để vận hành dễ dàng và an toàn
Trummeter với vỏ nhựa chắc chắn, tiện dụng
Máy đo độ căng đai điều khiển bằng vi xử lý
Máy đo độ căng dây đai cho các phép đo với độ chính xác cao nhất
THÔNG SỐ
Phạm vi đo: |
10 – 800 Hz |
Lỗi lấy mẫu kỹ thuật số: |
< 1 % |
Lỗi chỉ báo: |
±1Hz |
Tổng số lỗi: |
< 5 % giá trị đo |
Đơn vị đo lường có thể điều chỉnh
|
Hz (Tần số) hoặc
|
Đo khoảng cách: |
3 – 20 mm |
Trưng bày: |
LCD 2 dòng, mỗi dòng 16 ký tự |
ngôn ngữ: |
10 ngôn ngữ (tiếng Đức, tiếng Anh, tiếng Pháp, tiếng Ý, tiếng Tây Ban Nha, tiếng
|
Phạm vi đầu vào: |
Chiều dài tao tự do: lên tới 9,99 m
|
Phạm vi nhiệt độ: |
Vận hành: +10 °C … 50 °C, Vận chuyển: -5 °C … +50 °C |
Độ ẩm không khí: |
85 % RH, tối đa. |
Nguồn cấp: |
9 V – Pin |
Nhà ở: |
Nhựa (ABS) |
Kích thước: |
126 x 80 x 37 (Dài x Rộng x Cao) |
Trọng lượng tịnh (tổng): |
Xấp xỉ 170 g (660 g) |
Thông số kỹ thuật có thể thay đổi mà không cần thông báo!
HOẠT ĐỘNG
Chỉ có thể đo độ căng của đai khi truyền động đứng yên. Tốt nhất là luôn luôn đo độ căng của đai tại tâm của sợi đai dài hơn giữa hai puly truyền động. Khoảng cách đến đai có thể là 3 – 20 mm. Tùy thuộc vào ánh sáng xung quanh và bề mặt của vành đai, phép đo có thể xảy ra từ khoảng cách tối đa. 60 mm, trong khi ánh sáng tối hơn và phản xạ tốt hơn (có thể thu được bằng cách gắn băng phản chiếu) cho phép khoảng cách đo lớn hơn.
Đo lường:
Thắt lưng được gõ để làm cho nó dao động tự nhiên. Tần số tự nhiên tĩnh này sau đó được đo bằng đầu dò với sự trợ giúp của ánh sáng xung. Phải cẩn thận để đảm bảo ánh sáng được phản xạ đầy đủ bởi dây đai. Một băng phản chiếu phải được cố định nếu cần thiết.
Thông tin chung:
Để đo chính xác khối lượng đai, chúng tôi khuyên bạn nên cân đai truyền động rồi tính toán lại trọng lượng này dựa trên đai 1 mét. Lực kéo sợi được tính theo công thức:
F |
= lực sợi dây tính bằng N |
tôi |
= khối lượng đai tuyến tính tính bằng kg/m |
l |
= chiều dài của sợi đai tự do tính bằng m |
f |
= tần số tự nhiên của vành đai tự do được đo bằng Hz |
Lưu ý
Độ lệch phép đo lên tới ±10 % đối với một số phép đo được thực hiện trên cùng một dây đai truyền động theo quy luật không phải do lỗi đo lường hoặc lỗi trong thiết bị gây ra. Trong hầu hết các trường hợp, độ lệch của phép đo là do dung sai cơ học của hệ thống truyền động.
Chú ý!
Các phép tính Newton hoặc poundforce có kết quả sai số cao hơn hệ số bình phương!
Điểm đặt:
Điểm đặt cho độ căng của đai được chỉ định là tần số tự nhiên tính bằng Hz hoặc lực dây đai tính bằng N.
Nó tùy thuộc vào đặc điểm của bộ truyền động. Ngoài ra, điểm đặt có thể được tính theo công thức:
P |
= công suất động cơ tính bằng kW |
z |
= số đai |
v |
= tốc độ của đai = D xn/19100 |
Đ. |
= đường kính hiệu quả của ròng rọc nhỏ tính bằng mm |
N |
= vòng quay của ròng rọc nhỏ (Upm) |
mx v² |
= lực ly tâm (phù hợp với số vòng quay > 800 Upm) |
tôi |
= trọng lượng đai tính bằng kg/m theo bảng (đối với đai) |
