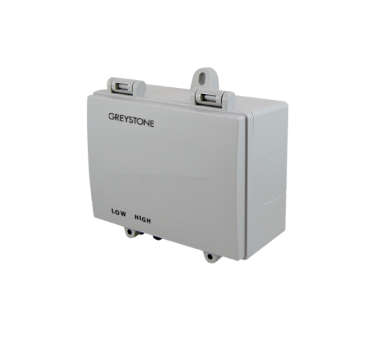

Model: EUPB100PX, Máy phát áp suất thấp, Greystone

Model: EUPB100PX, Máy phát áp suất thấp, Greystone

Nhà sản xuất: Greystone Energy System – Canada
Catalogue: PS-EUPXXX.pdf (greystoneenergy.com)
Mã đặt hàng: Greystone EUPB100PX

Mô tả:
EUP có thể được sử dụng để đo áp suất dương, âm hoặc chênh lệch trong phạm vi từ 25 Pa đến 100 Pa và 0,1 ”wc đến 0,4” wc. Công nghệ cảm biến áp suất dựa trên phép đo dòng nhiệt khí thông qua một kênh dòng vi mô bên trong chip cảm biến, dẫn đến độ nhạy vượt trội đối với áp suất cực thấp. Thiết bị có các loại tín hiệu đầu ra dòng điện hoặc điện áp có thể lựa chọn trường và có thể được thiết lập để đo áp suất một chiều hoặc hai chiều để ứng dụng linh hoạt nhất. Tín hiệu đầu ra được hiệu chuẩn tại nhà máy và bù nhiệt độ để có độ chính xác khởi động cao nhất và vận hành không gặp sự cố. Các ứng dụng HVAC điển hình bao gồm giám sát chênh lệch bộ lọc, áp suất trong phòng hoặc tòa nhà. EUP được đặt trong một vỏ bọc polycarbonate với một bản lề và nắp đậy có gioăng để dễ lắp đặt

Thông số kỹ thuật:
- ĐỘ CHÍNH XÁC ± 1% F.S.O.
- Phạm vi áp suất ± 100 / 0-100 Pa
- Độ ổn định: <± 0,1% F.S. @ 22 ° C (72 ° F) bao gồm độ trễ, độ không tuyến tính và độ lặp lại
- Hiệu ứng nhiệt: ± 0,2% giá trị đọc / 10 ° C (-20 đến 85 ° C) điển hình
- Thời gian phản hồi: 250 mili giây
- Proof pressure: 200 kPa (30 PSI)
- Burst pressure: 500 kPa (75 PSI)
- Phạm vi vận hành xung quanh: 0 đến 50 °C (32 đến 122 ° F), 5 đến 90% RH, không ngưng tụ
- Tương thích phương tiện: Không khí khô hoặc khí trơ
- Nguồn điện: 24 Vac / dc ± 20% (chỉnh lưu nửa sóng không bị cô lập)
- Dòng điện cung cấp: Dòng điện: 20 mA Điện áp: 10 mA
- Mạch bảo vệ: Điện áp ngược được bảo vệ và giới hạn đầu ra
- Tín hiệu đầu ra: 4-20 mA (3-wire) hoặc 0-10 Vdc (trường có thể lựa chọn)
 @ 24 VDC Dòng điện: tối đa 500 Ω Điện áp: tối thiểu 10.000 Ω
- Nhiệt độ bảo quản: -20 đến 85 ° C (-4 đến 185 ° F)
- Kết nối dây: Khối đầu cuối trục vít (14 đến 22 AWG)
- Kết nối áp suất thấp: Cổng thép gai cho ống ID 1/8 ”đến 3/16”
- Nối kết nối: 1/2 ”NPT ống dẫn hoặc tuyến cáp
- Vỏ bọc: B. Xám Polycarbonate UL94-V0, IP65 (NEMA 4X)
