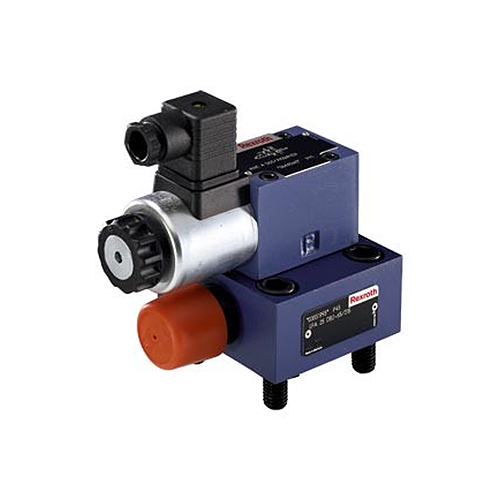

Van thủy lực LFA63GWA-7X / LFA63EH2-7X/CA10DQ6G24F Rexrorth

Nhà cung cấp: ANS Vietnam

Hãng sản xuất: BOSCH REXROTH VIET NAM

Ứng dụng sản phẩm: Automotive

Liên hệ tư vấn

Mr. Bảo

bao@ansgroup.asia

0962678764

0962678764

anhnghisonhcm

Rexrorth Vietnam,Van thủy lực LFA63GWA-7X / LFA63EH2-7X/CA10DQ6G24F Rexrorth

Rexrorth- LFA 63 2way cartridge valves/Hydraulic Valve-Van thủy lực/Van 2 cổng LFA 63

Tên thiết bị:

LFA 63 2way cartridge valves/Hydraulic Valve-Van thủy lực/Van 2 cổng LFA 63

Mã đặt hàng:

LFA63GWA-7X  PN : R900938245



LFA63EH2-7X/CA10DQ6G24F PN : R900718073

Nhà sản xuất:

Rexroth Germany



Đặc tính và ứng dụng

Van thủy lực 2 chiều được thiết kế dạng các phần tử để lắp vào các khối nhỏ gọn. Phần nguồn với các cổng A và B được lắp đặt trong một khối, được tiêu chuẩn hóa theo DIN ISO 7368 được bịt kín bằng nắp. Trong hầu hết các quá trình, phần nắp hình thành đồng thời kết nối giữa phần điều khiển của bộ phận nguồn và các van điều khiển trung tâm. Bộ phận điều khiển phần công suất bằng các van điều khiển tích hợp, có thể thực hiện các chức năng điều khiển áp suất, định hướng và điều tiết hoặc kết hợp các chức năng này. Các giải pháp đặc biệt có thể đạt được bằng cách điều chỉnh kích thước phù hợp với các dòng chảy khác nhau trong các kênh riêng lẻ của thiết bị truyền động.

- Van poppet có hoặc không có mũi giảm chấn

- 2 tỷ lệ

- 4 lò xo khác nhau

- 4 bộ phận giới hạn hành trình

- Nắp điều khiển với van poppet tích hợp

- Nắp điều khiển với van con thoi tích hợp

- Nắp điều khiển để lắp van ống định hướng với hoặc không có van con thoi tích hợp

- Nắp điều khiển có hoặc không có giám sát công tắc hành trình

Thông số kỹ thuật chi tiết

General

Size

16

25

32

40

50

63

80

100

125

160

Weight

kg

1.2

2.3

4

7.4

10.5

21

27

42

80

150

Ambient temperature range

NBR seals

°C

-30 … +60

FKM seals

°C

-20 … +60

MTTFD values according to EN ISO 13849 1)

Years

150

Hydraulic

Size

16

25

32

40

50

63

80

100

125

160

Maximum operating pressure

Port X 1)

bar

315
350
420

Port Y



depending on the maximum tank pressure of the attached directional valve

Maximum flow 2)

l/min

25000

Hydraulic fluid



see table "Hydraulic fluid"

Hydraulic fluid temperature range

NBR seals

°C

-30 … +80

FKM seals

°C

-20 … +80

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 3)



Class 20/18/15



Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

1)

Insoluble in water

HETG

NBR, FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU (glycol base)

FKM

ISO 12922

90222

HFDU (ester base)

1)

FKM

Containing water

1)

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)

NBR

ISO 12922

90223
