Bộ điều khiển thiết bị truyền động, PD3124-17002D130 , Kinetrol

Bộ điều khiển thiết bị truyền động, PD3124-17002D130 , Kinetrol

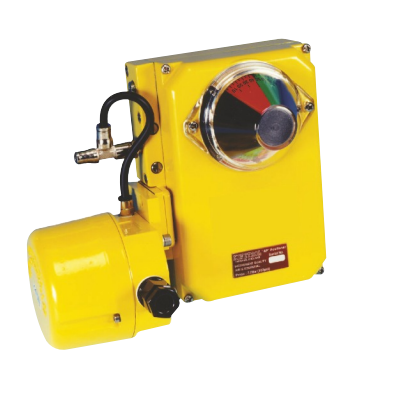

Bộ điều khiển Kinetrol I / P tùy chọn được lắp vào
vị trí vỏ trên mặt bên của hộp định vị AP. Bộ định vị AP
vẫn có thể được gắn ở bất kỳ hướng nào và cho
một vị trí đầu ra góc tỷ lệ với tín hiệu điều khiển dòng điện đầu vào giữa 4-20mA.
Tín hiệu 4-20mA được chuyển đổi thành áp suất không khí bởi sự sắp xếp lõi cuộn dây, nam châm và van flapper

Áp suất không khí này kiểm soát bộ định vị theo cách thông thường.
Điều chỉnh số không và phạm vi được thực hiện trong bộ định vị theo cách tương tự như với bộ định vị khí nén tiêu chuẩn.

Không yêu cầu điều chỉnh ltrong bộ điều khiển I / P. Nắp che chắn chỉ cần tháo để kết nối hai dây - nếu tùy chọn cắm DIN thì không cần thiết.
