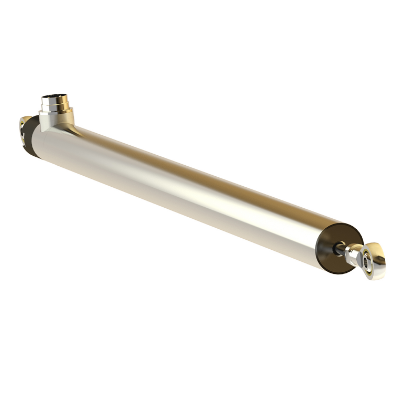

Bộ chuyển đổi dịch chuyển cảm ứng tuyến tính, IW253/40-0,25-KFN-KHN-A21, TWK-ELEKTRONIK

Bộ chuyển đổi dịch chuyển cảm ứng tuyến tính, IW253/40-0,25-KFN-KHN-A21, TWK-ELEKTRONIK

Bộ chuyển đổi dịch chuyển cảm ứng tuyến tính/ thiết bị đo dịch chuyển cảm ứng tuyến tính TWK-ELEKTRONIK hoạt động theo nguyên tắc khóa vi sai, tức là quy nạp nửa cầu (inductive half bridge). Thiết bị bao gồm hai cuộn dây được bọc trong một trụ thép không gỉ. Một lõi pít tông kim loại mu (mu-metal) gây ra sự đối lập thay đổi độ tự cảm khi nó bị dịch chuyển qua tâm của những cuộn dây. Những thay đổi này được chuyển đổi bằng tích phân mạch điện tử thành tín hiệu tỷ lệ với độ dịch chuyển. Mạch bao gồm một bộ dao động, bộ giải điều pha, bộ khuếch đại và trong vài trường hợp bao gồm một dòng điện nguồn đầu ra. Nó giúp chống ngắn mạch và bảo vệ chống lại phân cực ngược. Các đầu dò hoàn toàn được niêm phong để bảo vệ chống lại rung, sốc, độ ẩm, dầu và chất ăn mòn.

IW253/40-0.25-KFN-KHN-A21 Inductive linear transducer TWK hiện đang được Song Thành Công phân phối rộng rãi tại thị trường Việt Nam.

Thiết bị hiện đang được sử dụng trong các lĩnh vực: Thực phẩm, Điện lực, Dầu Khí, Năng lượng mặt trời, Dệt May, Sợi, Nhựa, Thủy Tinh, Giấy, Bào Bì,…

Tính năng

• Hệ thống cảm biến mạnh mẽ, không tiếp xúc
• Độ phân giải vô hạn, không có hiện tượng trễ nhiệt
• Tín hiệu đầu ra đã hiệu chỉnh: 0 … 20 mA, 4 … 20 mA, ± 10 V, 0 … 10 V
• Tích hợp điện tử cho DC in / DC out
• Độ chính xác lên đến 0,1%
• Loại máy đo lên đến 100 mm
• Lớp bảo vệ lên đến IP 68

Thông số kỹ thuật

• Supply voltage range VS: 21.5 to 32 VDC or ± 13 to ± 16 VDC (protected against reverse polarity)
• Accuracy : ± 0.1%, ± 0.25%, ± 0.5%
• Temperature drift : < 0.01%/°C
• Stability : < 0.1% in 24 hours
• Measurement frequency : 100 Hz max.
• Operating temperature range : -10°C to +80°C
• Storage temperature range : -30°C to +80°C
• Resistance to shock : 250g SRS at 20 at 2000 Hz
• Resistance to vibration : 20g rms (50g peak) at 20 to 2000 Hz
• Protection class : IP 66 (with connector); IP 68 (with cable)
