Thông tin sản phẩm
Thông số kỹ thuật

Đại lý Posital Fraba Vietnam,LU0-AC005-0413-7W00-5RW Posital Fraba, LINARIX Linear Sensor,Posital Fraba Vietnam,LU0-AC005-0413-7W00-5RW Posital ,LU0-AC005-0413-7W00-5RW LINARIX Linear Sensor,Cảm biến tuyến tính LINARIX LU0-AC005-0413-7W00-5RW

Đại lý Posital Fraba Vietnam,LU0-AC005-0413-7W00-5RW Posital Fraba, LINARIX Linear Sensor,Posital Fraba Vietnam

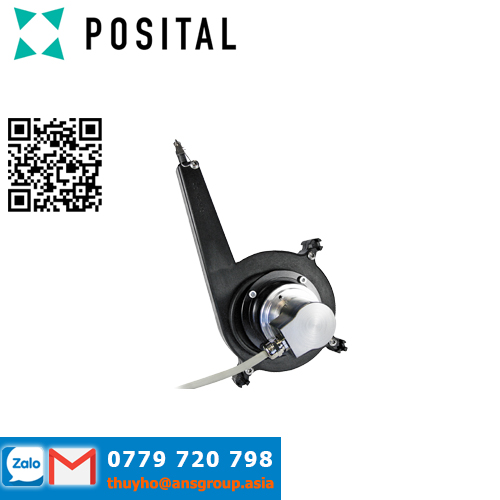

LU0-AC005-0413-7W00-5RW LINARIX Linear Sensor

Cảm biến tuyến tính LINARIX

LU0-AC005-0413-7W00-5RW

Dữ liệu chung

Dữ liệu chung
Cung cấp hiệu điện thế	8 – 32VDC
Thời gian bật	<500 mili giây
Nhiệt độ hoạt động	-20 °C (-4 °F) - +80 °C (+176 °F)
Cân nặng	1185 g (2,61 lb)
Lớp bảo vệ (Bộ mã hóa)	IP64 / IP65
EMC: Nhiễu phát ra	DIN EN 61000-6-4
EMC: Chống ồn	DIN EN 61000-6-2

Dữ liệu cơ học
tối đa. Chiều dài đo lường	7,50 m (24,61')
Chiều dài mỗi cuộc cách mạng	333,3 mm
Chất liệu dây	Thép không gỉ Polyamide tráng
Đường kính dây	0,45mm
Vật liệu vỏ mã hóa	Thép
Vật liệu vỏ dây rút	Nhựa
tối đa. Gia tốc dây	1,5 gam
tối đa. lực lượng mở rộng	13,0N
tối thiểu lực rút lại	7,0N
Thời gian thực hiện	0,5 mio Chu kỳ (Ước tính dựa trên điều kiện lý tưởng)
Gắn dây	Dây kẹp
tối đa. Góc thoát dây	±3°

Dữ liệu cảm biến
Công nghệ	Từ tính (≤ 0,09°)
Sự chính xác	±0,05 % FSO
Độ lặp lại	±0,01 % FSO
Độ phân giải [Bộ mã hóa - Singleturn]	13 bit
Độ phân giải [Bộ mã hóa - Nhiều lượt]	4 bit
Xấp xỉ Độ phân giải tuyến tính	40,7 µm
Mã đầu ra	Dòng điện tương tự 4 – 20 mA
Độ phân giải của đầu ra	tối đa. 13 bit trên toàn bộ phạm vi đo (Vòng quay phân số - Độ phân giải giảm dưới 13 bit khi phạm vi đo nhỏ hơn 90 độ)
Phạm vi nhiều lượt	16 lượt (cài đặt mặc định). Người dùng có thể sử dụng chức năng chia tỷ lệ để đo tới 65536 lượt.

giao diện
Phương thức giao tiếp	Dòng điện tương tự
Chức năng thủ công	Điểm đầu và điểm cuối thông qua cáp hoặc đầu nối

đầu ra

Dữ liệu điện
Mức tiêu thụ hiện tại	Điển hình 20 mA @24 V (không tải)
Khả năng chịu tải tối đa	500Ω
Độ chính xác tương tự	@ 20 mA = ±20 µA (với nguồn điện lý tưởng)
Cài đặt thời gian	32 ms (từ giá trị tối thiểu đến giá trị tối đa nhảy)
Bảo vệ phân cực ngược	Đúng
Bảo vệ ngắn mạch	Đúng
MTTF	240,8 năm @ 40 °C

kết nối điện
Định hướng kết nối	Xuyên tâm
Định hướng kết nối (wrt Draw Wire)	Xuyên tâm 0 / Trục
Chiều dài cáp	5 m [197"]
Mặt cắt dây	0,14 mm² / AWG 26
Chất liệu / Loại	PVC
Đường kính cáp	6 mm (0,24 inch)
Bán kính uốn tối thiểu	46 mm (1,81") cố định, 61 mm (2,4") uốn

Vòng đời sản phẩm
Vòng đời sản phẩm	Thành lập

Kế hoạch kết nối
TÍN HIỆU	MÀU CÁP
Nguồn cấp	Màu đỏ
GND	Màu vàng
Đầu ra analog	Màu xanh lá
Đặt1/Hướng	Màu nâu
Set2/Bộ Không	Trắng
che chắn	Cái khiên
