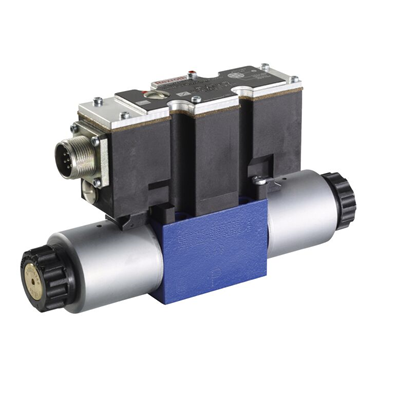

Proportional directional valve
Xuất sứ: Germany
Nhà cung cấp: ANS Việt Nam
Hãng sản xuất: BOSCH REXROTH VIET NAM
Mr. Bảo
Model: 4WRAE-10-W60-22/G24K31/A1V ǀ Van điều hướng tỷ lệ Rexroth
Đặc tính và ứng dụng
4WRAE là van định hướng tỷ lệ hoạt động trực tiếp với phản hồi vị trí điện và điện tử tích hợp (OBE). Là phiên bản 4/2 hoặc 3/4 chiều, nó được sử dụng để điều khiển hướng và lưu lượng thể tích. Thiết bị điện tử điều khiển tích hợp (OBE) có thể được vận hành với đầu vào điện áp ("A1") hoặc với đầu vào dòng điện ("F1"). Với các đặc tính của nó, van phù hợp để sử dụng với động lực lớn, điều khiển vị trí, lực, áp suất hoặc vận tốc.
- Van định hướng tỷ lệ vận hành trực tiếp Bosch Rexroth với phản hồi vị trí điện và thiết bị điện tử tích hợp (OBE)
- Kiểm soát hướng và lưu lượng dòng chảy.
- Hoạt động bằng cách sử dụng các solenoids tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời.
- Tấm phụ: Kiểu cổng theo ISO 4401
- Ống điều khiển dạng trung tâm lò xo
Thông số kỹ thuật
|
Type of connection |
Subplate mounting |
|
Max. pressure [bar] |
315 |
|
Max. flow [l/min] |
75 |
|
Nominal flow [l/min] |
60 |
|
Size |
10 |
|
Type of actuation |
Integrated electronics |
|
Connection diagram |
ISO 4401-05-04-0-05 |
|
Number of ports |
4 |
|
Number of switching positions |
3 |
|
Supply voltage |
24 V DC |
|
Electrical connector |
Round connector 6+PE |
|
Spool symbol |
Symbol W |
|
Electrical connection description |
Connector 7-pole (6 + PE) according to EN 175201-804 |
|
Connectivity |
Analog, command value ±10 V |
|
Hydraulic fluid |
HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
|
Weight [kg] |
6.18 |
