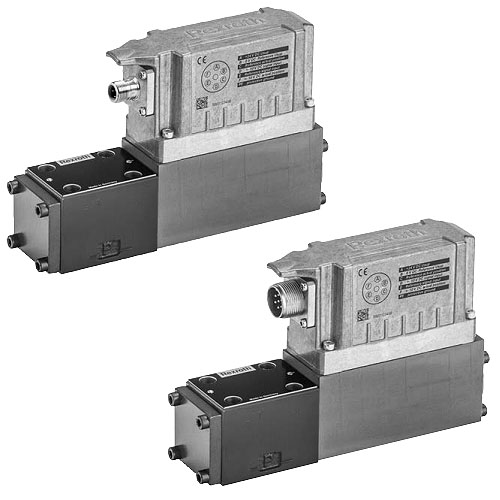

Rexroth Vietnam,Van điều hướng tỷ lệ 4WRPEH6C4B40L-3X/M/24A1 / R901382319 Rexroth

Rexrorth- Proportional directional valve 4WRPEH - Van điều hướng tỷ lệ 4WRPEH

Tên thiết bị:	Proportional directional valve - Van điều hướng tỷ lệ
Mã đặt hàng:	4WRPEH6C4B40L-3X/M/24A1 PN: R901382319
Nhà sản xuất:	Rexroth Germany

Đặc tính và ứng dụng

Loại van 4WRPEH là loại van điều khiển hướng hoạt động trực tiếp với phản hồi vị trí điện và điện tử tích hợp (OBE). Van 4WRPEH chủ yếu bao gồm:

Vỏ van với ống điều khiển và ống bọc chất lượng servo (1)

Điều khiển điện từ với đầu dò vị trí (2) (tùy chọn với màng bảo vệ thiết bị điện tử (5))

Thiết bị điện tử trên bo mạch (OBE) (3) với giao diện tương tự hoặc IO-Link (4) (tùy chọn với tấm giảm chấn (6))

Thiết bị điện tử tích hợp (OBE) so sánh giá trị lệnh được chỉ định với giá trị thực của vị trí. Trong trường hợp điều khiển sai lệch, bộ điện từ hành trình sẽ được kích hoạt. Do lực điện từ thay đổi, ống điều khiển được điều chỉnh so với lò xo. Giao diện ống điều khiển được điều khiển tỷ lệ thuận với giá trị lệnh. Trong trường hợp đặt trước giá trị lệnh bằng 0, thiết bị điện tử sẽ điều chỉnh ống điều khiển so với lò xo về vị trí trung tâm. Trong điều kiện ngừng hoạt động, lò xo không được điều chỉnh ở mức tối đa và van ở vị trí an toàn không hoạt động.

Thiết kế chắc chắn
An toàn khi sử dụng với công tắc ngắt.
Tiết kiệm năng lượng - không cần dầu
Chất lượng cao - ống điều khiển và ống bọc đạt chất lượng servo
Linh hoạt - phù hợp với kiểm soát áp suất vị trí, vận tốc
Chính xác - độ nhạy phản hồi cao
Giao diện IO-Link/tùy chọn

Thông số kỹ thuật

Type of connection	Subplate mounting
Max. pressure [bar]	350
Nominal flow [l/min]	40
Size	6
Type of actuation	Integrated electronics
Connection diagram	ISO 4401-03-02-0-05
Number of ports	4
Supply voltage	24 V DC
Number of switching positions	4
Electrical connector	Round connector 6+PE
Spool symbol	Symbol C4
Electrical connection Description	Connector 7-pole (6 + PE) according to EN 175201-804
Connectivity	Analog, command value ±10 V
Conformity description	CE – electromagnetic compatibility 2014/30/EU
Conformity	CE
Hydraulic fluid	HL,HLP,HLPD,HVLP,HVLPD,HFC
Weight [kg]	3

Mã hàng tương đương

0811404603	4WRPEH6C3B40L-2X/G24K0/A1M
0811404744	4WRPEH6C3B02L-2X/G24K0/A1M
0811404600	4WRPEH6C3B04L-2X/G24K0/A1M
0811404601	4WRPEH6C3B12L-2X/G24K0/A1M
0811404602	4WRPEH6C3B24L-2X/G24K0/A1M
0811404746	4WRPEH6C5B40L-2X/G24K0/A1M
0811404642	4WRPEH6C3B15P-2X/G24K0/A1M
0811404643	4WRPEH6C3B25P-2X/G24K0/A1M
0811404644	4WRPEH6C3B40P-2X/G24K0/A1M
0811404648	4WRPEH6C5B40P-2X/G24K0/A1M
0811404631	4WRPEH6C3B04L-2X/G24K0/F1M
0811404632	4WRPEH6C3B12L-2X/G24K0/F1M
0811404633	4WRPEH6C3B24L-2X/G24K0/F1M
0811404634	4WRPEH6C3B40L-2X/G24K0/F1M
0811404749	4WRPEH6C5B40L-2X/G24K0/F1M
0811404641	4WRPEH6C4B02L-2X/G24K0/A1M
0811404610	4WRPEH6C4B04L-2X/G24K0/A1M
0811404611	4WRPEH6C4B12L-2X/G24K0/A1M
0811404612	4WRPEH6C4B24L-2X/G24K0/A1M
0811404613	4WRPEH6C4B40L-2X/G24K0/A1M
0811404738	4WRPEH6C1B40L-2X/G24K0/A1M
0811404645	4WRPEH6C4B15P-2X/G24K0/A1M
0811404646	4WRPEH6C4B25P-2X/G24K0/A1M
0811404647	4WRPEH6C4B40P-2X/G24K0/A1M
0811404601	4WRPEH6C3B12L-2X/G24KO/A1M
0811404600	4WRPEH6C3B04L-2X/G24KO/A1M
0811404602	4WRPEH6C3B24L-2X/G24KO/A1M
0811404604	4WRPEH6KB50P-2X/G24KO/A1M
0811404610	4WRPEH6C4B04L-2X/G24KO/A1M
0811404611	4WRPEH6C4B12L-2X/G24KO/A1M
0811404612	4WRPEH6C4B24L-2X/G24KO/A1M
0811404613	4WRPEH6C4B40L-2X/G24KO/A1M
0811404621	4WRPEH6C3B04L-2X/G24KO/B5M
0811404622	4WRPEH6C3B24L-2X/G24KO/B5M
0811404623	4WRPEH6C4B12L-2X/G24KO/B5M
0811404626	4WRPEH6C3B15P-2X/G24KO/B5M
0811104628	4WRPEH6K3B50P-2X/G24KO/A1M
0811404631	4WRPEH6C3B04L-2X/G24KO/F1M
0811404633	4WRPEH6C3B24L-2X/G24KO/F1M
0811404634	4WRPEH6C3B40L-2X/G24KO/F1M
0811404635	4WRPEH6C3B25P-2X/G24KO/B5M
0811404637	4WRPEH6C3B40P-2X/G24KO/B5M
0811404638	4WRPEH6C4B40L-2X/G24KO/A1V
0811404639	4WRPEH6CB40L-2X/G24KO/A1M
0811404640	4WRPEH6CB40L-2X/G24KO/F1M
0811404641	4WRPEH6C4B02L-2X/G24KO/A1M
0811404642	4WRPEH6C3B15P-2X/G24KO/A1M
0811404644	4WRPEH6C3B40P-2X/G24KO/A1M
0811404645	4WRPEH6C4B15P-2X/G24KO/A1M
0811404646	4WRPEH6C4B25P-2X/G24KO/A1M
0811404647	4WRPEH6C4B40P-2X/G24KO/A1M
