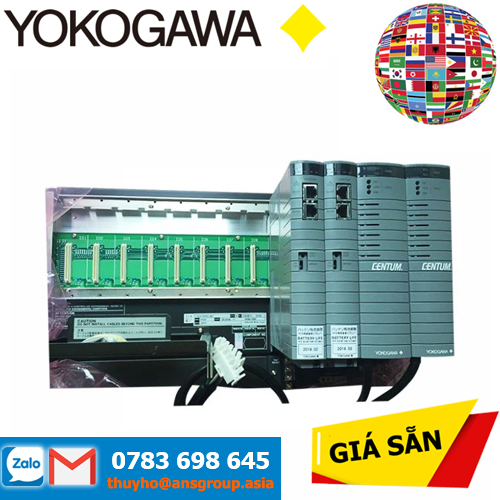

YOKOGAWA- AFV30D/AFV30S Field Control Unit-Bộ điều khiển AFV30D/AFV30S

https://web-material3.yokogawa.com/GS33J60E10-01EN.pdf

Đặc tính và ứng dụng

AFV30D/AFV30S (FCU) thuộc “Hệ thống kiểm soát sản xuất tích hợp CENTUM VP System (GS 33J01A10-01EN AFV30D/AFV30S (FCU) phần chính của chức năng điều khiển của Trạm Điều khiển (FCS).

• Bảo vệ bộ nhớ khi ngắt điện

• Kết nối out-put sẵn có

• Giao diện Vnet/IP Interface: Dual-redundant

• Giao diện HKU (Tùy chọn)

• ESB Bus Node Unit kết nối

• Cấu hình mô-đun

• Nguồn điện

Voltage: 100-120 V AC, Frequency: 50/60 Hz

Voltage: 220-240 V AC, Frequency: 50/60 Hz

Voltage: 24 V DC

• Power Consumption

100-120 V AC: 200 VA

220-240 V AC: 230 VA 2

4 V DC: 5.5 A

• Mounting: Gắn giá đỡ 19 inch: Giá đỡ (M5x8)/Ống lót cách nhiệt (phụ kiện)

• Connection

Nguồn điện: Kết nối thiết bị đầu cuối M4

Nối đất: Kết nối thiết bị đầu cuối M4

Ngõ ra tiếp điểm SẴN SÀNG: Kết nối đầu M4

Mạng: Kết nối cáp UTP (CAT5e trở lên) với bộ chuyển mạch 2 công tắc

• Cấu hình hệ thống : là một cấu hình giữa FCU, các điểm và bus ESB (bao gồm cả bus ESB) kết nối với nhau.

Thông số kĩ thuật

• Model : AFV30D-A41251

• AFV30D : Field Control Unit (for FIO, 19-inch Rack Mountable)

• A : Standard type (for CP471) (*1)

• 4 : Dual-redundant Vnet/IP, dual-redundant power supply

• 1 : Always 1

• 2 : 220 - 240 V AC power supply (*4)

• 5 : Basic type with no explosion protection

• 1 : LFS1700 Control function for field control station (for AFV30*/AFV40*, Vnet/IP and FIO)

• Weight:

Approx. 7.0 kg (AFV30S)

Approx. 8.0 kg (AFV30D)

Mã hàng tương đương

AFV30S Field Control Unit (for FIO, 19-inch Rack Mountable)
AFV30S-S41252, AFV30S-S41252/HKU, AFV30S-S41252/ATDOC
AFV30S-S41262, AFV30S-S41262/HKU, AFV30S-S41262/ATDOC
AFV30S-S412E2, AFV30S-S412E2/HKU, AFV30S-S412E2/ATDOC
AFV30S-S412F2, AFV30S-S412F2/HKU, AFV30S-S412F2/ATDOC

AFV40S Field Control Unit (for FIO, with Cabinet)
AFV40S-S41102,AFV40S-41102/ATDOC,AFV40S-S41102/CH,AFV40S-41102/CE
AFV40S-S41202,AFV40S-41202/ATDOC,AFV40S-S41202/CH,AFV40S-41202/CE
AFV40S-S41402,AFV40S-41402/ATDOC,AFV40S-S41402/CH,AFV40S-41402/CE

AFV40D Duplexed Field Control Unit (for FIO, with Cabinet)
AFV40D-S421102, AFV40D-421102/ATDOC, AFV40D-S421102/CH, AFV40D-421102/CE
AFV40D-S421202, AFV40D-421202/ATDOC, AFV40D-S421202/CH, AFV40D-421202/CE
AFV40D-S421402, AFV40D-421402/ATDOC, AFV40D-S421402/CH, AFV40D-421402/CE
AFV40D-S422102, AFV40D-422102/ATDOC, AFV40D-S422102/CH, AFV40D-422102/CE
AFV40D-S422202, AFV40D-422202/ATDOC, AFV40D-S422202/CH, AFV40D-422202/CE

YOKOGAWA- ANB10D/ANB10S ESB Bus Node Unit – Nút ESB Bus Node Unit ANB10D/ANB10S

https://web-material3.yokogawa.com/GS33J60F20-01EN.pdf

Đặc tính và ứng dụng

ANB10D Dual-Redundan ESB Bus Node Unit có chức năng kết nối truyền tín hiệu I/O tương tự và liên lạc với tín hiệu I/O của một trường với thiết bị Điều khiển (FCU) thông qua một bus ESB, cung cấp điện cho mô-đun I/O.Node bus này được kết nối với FCU thông qua bus ESB.

• Kết nối giữa các node unit

• * Control Function for Field Control Station (VP6F1800)

• * Control Function for Field Control Station (VP6F1900)

• */AFV40*(*1) Control Function for Field Control Station (VP6F1700)

• Kết nối  ESB Bus Node

• Nguồn điện

Specify with Suffix Codes

Voltage: 100-120 V AC, Frequency: 50/60 Hz

Voltage: 220-240 V AC, Frequency: 50/60 Hz

Voltage: 24 V DC

• Power Consumption

100-120 V AC: 200 VA, 120 W

220-240 V AC: 230 VA, 120 W

24 V DC: 5.5 A

• Mounting:

19-inch Rack Mounting

Rack mount (M5 x 4 screws)

Insulation bash (accessory)

• Kết cấu mô đun

Mô-đun cấp nguồn (PW481 hoặc PW482 hoặc PW484): 2 mô-đun trong trường hợp cấu hình dự phòng kép.

Cấp nguồn cho các Mô-đun I/O và cấp nguồn cho các máy phát.Các thiết bị đầu cuối cung cấp điện sử dụng M4 crew.

ESB Bus Interface Slave Module (SB401): 2 mô-đun trong trường hợp cấu hình dự phòng kép.

Mô-đun I/O (*1): Tối đa. số 8

Thông số kĩ thuật

• Model : ANB10D-425/CU2N (ANB10D-425/CU2T)

• ANB10D : Node Unit for Dual-Redundant ESB Bus

• 4 : Dual-redundant power supply

• 2 : 220-240 VAC power supply

• 5 : Basic type with no explosion protection

• CU2N : Connector Unit for ESB Bus part No.: S9562FA

• CU2T : Connector Unit with Terminator for ESB Bus  part No.: S9564FA

• Weight:  Approx. 10.0 kg

Mã hàng tương đương

AFV30S Field Control Unit (for FIO, 19-inch Rack Mountable)
AFV30S-S41252, AFV30S-S41252/HKU, AFV30S-S41252/ATDOC
AFV30S-S41262, AFV30S-S41262/HKU, AFV30S-S41262/ATDOC
AFV30S-S412E2, AFV30S-S412E2/HKU, AFV30S-S412E2/ATDOC
AFV30S-S412F2, AFV30S-S412F2/HKU, AFV30S-S412F2/ATDOC

AFV40S Field Control Unit (for FIO, with Cabinet)
AFV40S-S41102,AFV40S-41102/ATDOC,AFV40S-S41102/CH,AFV40S-41102/CE
AFV40S-S41202,AFV40S-41202/ATDOC,AFV40S-S41202/CH,AFV40S-41202/CE
AFV40S-S41402,AFV40S-41402/ATDOC,AFV40S-S41402/CH,AFV40S-41402/CE

AFV40D Duplexed Field Control Unit (for FIO, with Cabinet)
AFV40D-S421102, AFV40D-421102/ATDOC, AFV40D-S421102/CH, AFV40D-421102/CE
AFV40D-S421202, AFV40D-421202/ATDOC, AFV40D-S421202/CH, AFV40D-421202/CE
AFV40D-S421402, AFV40D-421402/ATDOC, AFV40D-S421402/CH, AFV40D-421402/CE
AFV40D-S422102, AFV40D-422102/ATDOC, AFV40D-S422102/CH, AFV40D-422102/CE
AFV40D-S422202, AFV40D-422202/ATDOC, AFV40D-S422202/CH, AFV40D-422202/CE
