F-111B-5K0 Bronkhorst,Đồng hồ đo lưu lượng nhiệt kỹ thuật số cho khí
Nhà cung cấp: ANS Vietnam
Hãng sản xuất: BRONKHORST VIET NAM
Ứng dụng sản phẩm: Automotive
Mr. BảoĐại lý Bronkhorst Vietnam,F-111B-5K0 Bronkhorst,Đồng hồ đo lưu lượng nhiệt kỹ thuật số cho khí,Bronkhorst Vietnam,F-111B-5K0 Bronkhorst Vietnam,1. Bronkhorst F-111B-5K0 Digital Thermal Mass Flow Meter for Gases - Đồng hồ đo lưu lượng nhiệt kỹ thuật số cho khí,EL-FLOW Select F-111B Digital Thermal Mass Flow Meter for Gases
Đại lý Bronkhorst Vietnam,F-111B-5K0 Bronkhorst,Đồng hồ đo lưu lượng nhiệt kỹ thuật số cho khí,Bronkhorst Vietnam

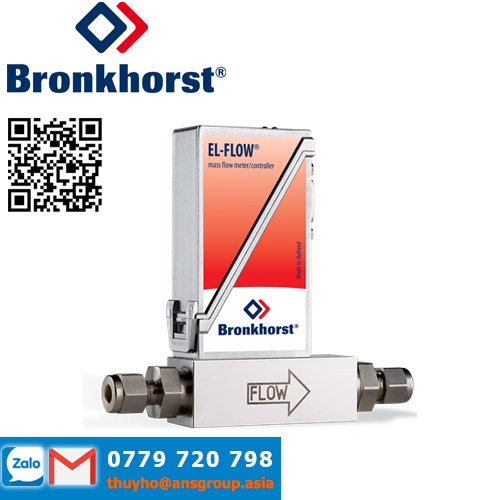

Bronkhorst F-111B-5K0 Digital Thermal Mass Flow Meter for Gases - Đồng hồ đo lưu lượng nhiệt kỹ thuật số cho khí
Mã đặt hàng: F-111B-5K0
Nhà sản xuất: Bronkhorst – HQ Netherlands.
Keyword: Bronkhorst Vietnam/ Bộ điều khiển lưu lượng chất lỏng Bronkhorst/ Bộ điều khiển khối lượng dòng chảy Bronkhorst/ Bộ điều khiển lưu lượng chất khí Bronkhorst/ Đồng hồ đo lưu lượng Bronkhorst.
Đồng hồ đo lưu lượng khối lượng (MFM) model F-111B của Bronkhorst® phù hợp để đo chính xác các dải lưu lượng trong khoảng 0,16…8 mln/min và 0,16…25 ln/min ở áp suất vận hành giữa chân không và 100 bar. MFM bao gồm một cảm biến lưu lượng khối lượng nhiệt và một bo mạch máy tính dựa trên bộ vi xử lý có chuyển đổi tín hiệu và bus trường và bộ điều khiển PID để điều khiển lưu lượng khối lượng tùy chọn bằng một van điều khiển được gắn riêng.
Dòng EL-FLOW® Select được trang bị bo mạch máy tính kỹ thuật số, mang lại độ chính xác cao, ổn định nhiệt độ tuyệt vời và phản hồi nhanh. Bảng máy tính kỹ thuật số chính chứa tất cả các chức năng chung cần thiết để đo lường và điều khiển. Ngoài đầu ra RS232 tiêu chuẩn, thiết bị còn cung cấp I/O tương tự. Như một tùy chọn, giao diện tích hợp có thể được gắn để cung cấp các giao thức CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII hoặc TCP/IP, EtherNet/IP, POWERLINK hoặc FLOW-BUS. Thiết kế EL-FLOW® Select có chức năng Multi Gas / Multi Range tùy chọn, cung cấp cho khách hàng (OEM-) sự linh hoạt và hiệu quả quy trình tối ưu.
Đặc tính
-
Độ chính xác cao, độ lặp lại tuyệt vời
-
Chức năng Multi Fluid / Multi Range tùy chọn
-
Hầu như không phụ thuộc vào áp suất và nhiệt độ
-
Thiết kế nhỏ gọn
Thông số kỹ thuật
Measurement / control system |
|
|---|---|
Flow range (intermediate ranges available) |
min. 0,16…8 mln/min
|
Accuracy (incl. linearity) (based on actual calibration) |
± 0,5 % RD plus ±0,1% FS |
Repeatability |
< 0,2 % RD |
Turndown ratio |
up to 1:187,5 (1:50 in analog mode) |
Multi fluid capability |
storage of max. 8 calibration curves;
|
Response time (sensor) |
typical 0,5 sec. |
Operating temperature |
-10 … +70 °C |
Temperature sensitivity |
zero: <0,05% FS/°C; span: <0,05% Rd/°C |
Pressure sensitivity |
< 0,1% Rd/bar typical N2; 0,01% Rd/bar typical H2 |
Leak integrity, outboard |
tested < 2 x 10-9 mbar l/s He |
Attitude sensitivity |
max. error at 90° off horizontal 0,2% at 1 bar, typical N2 |
Warm-up time |
30 min. for optimum accuracy
|
Mechanical parts |
|
|---|---|
Material (wetted parts) |
Stainless steel 316L or comparable |
Pressure rating (PN) |
100 bar abs |
Process connections |
compression type or face seal (VCR/VCO) couplings |
Seals |
standard: FKM/Viton®;
|
Weight |
0,5 kg |
Ingress protection |
IP40 |
Electrical properties |
|||||
|---|---|---|---|---|---|
Power supply |
+15 … 24 Vdc |
||||
Max. power consumption meter |
|
||||
Max. Power consumption controller |
|
||||
Analog output |
0…5 (10) Vdc or 0 (4)…20 mA (sourcing output) |
||||
Digital communication |
standard: RS232;
|
||||
Electrical connection |
|
|---|---|
Analog/RS232 |
9-pin D-connector (male); |
PROFIBUS DP |
bus: 9-pin D-connector (female);
|
CANopen® / DeviceNet™ |
5-pin M12-connector (male); |
FLOW-BUS/Modbus-RTU/ASCII |
RJ45 modular jack |
Modbus TCP / EtherNet/IP / POWERLINK |
2 x RJ45 modular jack (in/out) |
EtherCAT®/ PROFINET |
2 x RJ45 modular jack (in/out) |
Bronkhorst D-6320-HGD-22-SV-99-0-S-DM Direct Thermal Mass Flow Meter for Gases - Máy đo lưu lượng khối lượng nhiệt trực tiếp cho khí
Mã đặt hàng: D-6320-HGD-22-SV-99-0-S-DM
Nhà sản xuất: Bronkhorst – HQ Netherlands.
Keyword: Bronkhorst Vietnam/ Bộ điều khiển lưu lượng chất lỏng Bronkhorst/ Bộ điều khiển khối lượng dòng chảy Bronkhorst/ Bộ điều khiển lưu lượng chất khí Bronkhorst/ Đồng hồ đo lưu lượng Bronkhorst.
Đồng hồ đo lưu lượng khối lượng (MFM) model D-6320 và D-6420 của Bronkhorst® phù hợp để đo chính xác dải lưu lượng trong khoảng 0,05…1 ln/min và 0,35…7 ln/min ở áp suất vận hành giữa chân không và 10 bar (Nhôm) hoặc 20 bar (Thép không gỉ). MFM bao gồm một cảm biến lưu lượng khối lượng nhiệt (CTA) nội tuyến đã được chứng minh và một bo mạch máy tính dựa trên bộ vi xử lý có chuyển đổi tín hiệu và bus trường và bộ điều khiển PID để điều khiển lưu lượng khối lượng tùy chọn bằng một van điều khiển được gắn riêng. Thiết bị này tương thích với IP65 và có thể tùy chọn được trang bị màn hình hiện đại, đa chức năng và nhiều màu, với các nút vận hành trên thiết bị.
Sê-ri MASS-STREAM™ kỹ thuật số được đặc trưng bởi mức độ toàn vẹn tín hiệu cao và, như một tùy chọn, có thể ghi nhớ tối đa 8 đường cong hiệu chuẩn của các loại khí và điều kiện quy trình khác nhau trong thiết bị. Ngoài đầu ra RS232 tiêu chuẩn, thiết bị còn cung cấp I/O tương tự. Như một tùy chọn, giao diện tích hợp có thể được gắn để cung cấp các giao thức CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII hoặc TCP/IP, EtherNet/IP, POWERLINK hoặc FLOW-BUS.
Đặc tính
-
Cảm biến CTA trực tiếp đã được chứng minh (không bỏ qua)
-
Thiết kế nhỏ gọn, chắc chắn (IP65, chống bụi và chống nước)
-
Giảm áp suất rất thấp
-
Ít nhạy cảm với độ ẩm hoặc bụi bẩn
-
Tùy chọn với màn hình TFT tích hợp
Thông số kỹ thuật
Measurement / control system |
|
|---|---|
Flow range (intermediate ranges available) |
min. 0,05…1 ln/min
|
Accuracy (incl. linearity) (based on actual calibration) |
± 1,0 % RD plus ± 0.5% FS (at calibration conditions) |
Repeatability |
< 0,2 % FS |
Turndown ratio |
1:20 |
Type of gases |
almost all gases, compatible with chosen materials |
Response time (sensor) |
approx. 0,3 sec. |
Operating temperature |
0 … 50 °C |
Storage / Transport conditions |
with display : 0 … 50 °C, max. 95% RH (non-condensing);
|
Temperature sensitivity |
D-63xx : ±0,2% Rd/°C (Air)
|
Pressure sensitivity |
± 0,3 % |
Leak integrity, outboard |
tested < 2 x 10-8 mbar l/s He |
Attitude sensitivity |
at 90° deviation from horizontal max. error 0,2 % at 1 bar typical N2 |
Warm-up time |
30 min. for optimum accuracy,
|
Mechanical parts |
|
|---|---|
Sensor |
Stainless steel SS 316 (AISI 316L) |
Instrument body |
D-63xx : Aluminium AL 50ST/51ST (anodised) or stainless steel SS 316 /
|
Sieves and rings |
Stainless steel SS 316 |
Pressure rating (PN) |
10 bar g for instrument body in aluminium,
|
Process connections |
G1/4" (D-63xx : RP-type cavity / D-64xx : ISO1179-1 cavity) /
|
Seals |
standard: FKM/Viton®;
|
Weight |
Aluminium: 1,0 kg
|
Ingress protection |
IP65 |
Electrical properties |
|||||
|---|---|---|---|---|---|
Power supply |
+15 … 24 Vdc ±10% |
||||
Max. power consumption |
|
||||
Analog output |
0…5 (10) Vdc or 0 (4)…20 mA sourcing output) |
||||
Digital communication |
standard: RS232
|
||||
Electrical connection |
|
|---|---|
Analog/RS232 |
8 DIN (male); |
PROFIBUS DP |
bus: 5-pin M12 (female);
|
CANopen® / DeviceNet™ |
5-pin M12 (male) |
Modbus RTU / FLOW-BUS |
5-pin M12 (male) |
Modbus TCP / EtherNet/IP / POWERLINK |
bus: 2 x 5-pin M12 (female) (in/out);
|
EtherCAT®/ PROFINET |
bus: 2 x 5-pin M12 (female) (in/out);
|
