Thông tin sản phẩm
Thông số kỹ thuật

Đại lý Posital Fraba Vietnam,OCD-EIB1B-1213-C10S-PRM Posital Fraba,Absolute Rotary Encoder,Posital Fraba Vietnam,OCD-EIB1B-1213-C10S-PRM Posital,OCD-EIB1B-1213-C10S-PRM Absolute Rotary Encoder,Bộ mã hóa vòng quay tuyệt đối IXARC ,OCD-EIB1B-1213-C10S-PRM,OCD-EIC1B-1213-C10S-PRM

Đại lý Posital Fraba Vietnam,OCD-EIB1B-1213-C10S-PRM Posital Fraba

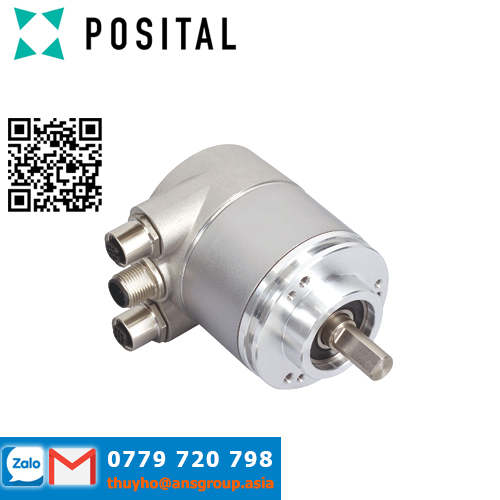

Bộ mã hóa vòng quay tuyệt đối IXARC OCD-EIB1B-1213-C10S-PRM

Hết sản xuất sản phẩm! Sản phẩm kế nhiệm là: OCD-EIC1B-1213-C10S-PRM

giao diện
giao diện	Profinet
Hồ sơ	Cấu hình Profidrive 4.x, Cấu hình bộ mã hóa 4.x
chẩn đoán	Ký ức
Đặc trưng	Bộ tải khởi động, Trục tròn, Đèn LED nhấp nháy
Tốc độ truyền	10/100 MB
Thời gian chu kỳ giao diện	≥ 1 mili giây
chức năng lập trình	Độ phân giải, cơ sở thời gian và bộ lọc cho vận tốc, giá trị đặt trước, hướng đếm, Địa chỉ IP

đầu ra
Trình điều khiển đầu ra	Ethernet

Dữ liệu điện
Cung cấp hiệu điện thế	10 – 30VDC
Sự tiêu thụ năng lượng	≤ 2,5 W
Thời gian khởi động	< 1 giây
Bảo vệ phân cực ngược	Đúng
Bảo vệ ngắn mạch	Đúng
EMC: Nhiễu phát ra	DIN EN 61000-6-4
EMC: Chống ồn	DIN EN 61000-6-2
MTTF	65 năm @ 40 °C

cảm biến
Công nghệ	quang học
Độ phân giải Singleturn	13 bit
Độ phân giải đa chiều	12 bit
Công nghệ đa hướng	Gearing cơ khí (không có pin)
Độ chính xác (INL)	±0,0220° (14 – 16 bit), ±0,0439° (≤13 bit)
Mã số	nhị phân

Thông số kỹ thuật môi trường
Lớp bảo vệ (Trục)	IP66/IP67
Lớp bảo vệ (Nhà ở)	IP66/IP67
Nhiệt độ hoạt động	-40 °C (-40 °F) - +85 °C (+185 °F)
Nhiệt độ bảo quản	-40 °C (-40 °F) – +85 °C (+185 °F)
độ ẩm	98% RH, không ngưng tụ

Dữ liệu cơ học
Vật liệu nhà ở	Thép
lớp phủ nhà ở	Lớp phủ ướt (Nhôm trắng RAL 9006) + Bảo vệ chống ăn mòn catốt (kháng tia muối >720 giờ)
Loại mặt bích	Kẹp, ø 58 mm (C)
Chất liệu mặt bích	Nhôm
Loại trục	Rắn, phẳng đơn, chiều dài = 20 mm
Đường kính trục	ø 10 mm (0,39")
Vật liệu trục	Thép không gỉ V2A (1.4305, 303)
tối đa. Tải trọng trục	Trục 40 N, Hướng tâm 110 N
Tuổi thọ cơ học tối thiểu (10^8 vòng quay với Fa/Fr)	430 (20N / 40N), 150 (40N / 60N), 100 (40N / 80N), 55 (40N / 110N)
Rotor quán tính	≤ 30 gcm² [≤ 0,17 oz-in²]
Mô-men xoắn ma sát	≤ 5 Ncm @ 20 °C, (7,1 oz-in @ 68 °F)
tối đa. Tốc độ cơ học cho phép	≤ 3000 1/phút
Chống sốc	≤ 100 g (nửa sin 6 ms, EN 60068-2-27)
Chống sốc vĩnh viễn	≤ 10 g (nửa sin 16 ms, EN 60068-2-29)
chống rung	≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
Chiều dài	80 mm (3,15")
Cân nặng	375 g (0,83 lb)

kết nối điện
Định hướng kết nối	Xuyên tâm
Đầu nối 1	M12, Nữ, 4 chân, d coded
Đầu nối 2	M12, Nam, 4 pin, mã hóa
Đầu nối 3	M12, Nữ, 4 chân, d coded

chứng nhận
Sự chấp thuận	CE

Vòng đời sản phẩm
Vòng đời sản phẩm	thoát
