Đại lý Posital Fraba Vietnam,UCD-EC00B-1413-HCS0-PAM Posital Fraba,Encoder,Posital Fraba Vietnam,UCD-EC00B-1413-HCS0-PAM Posital,UCD-EC00B-1413-HCS0-PAM Encoder,Bộ mã hóa vòng quay tuyệt đối IXARC UCD-EC00B-1413-HCS0-PAM

Đại lý Posital Fraba Vietnam,UCD-EC00B-1413-HCS0-PAM Posital Fraba,Encoder,Posital Fraba Vietnam

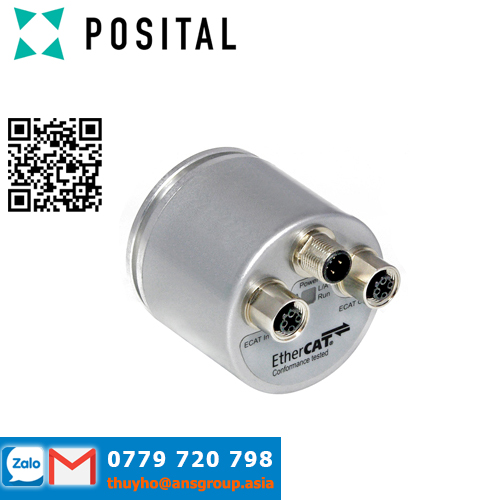

UCD-EC00B-1413-HCS0-PAM Encoder

Bộ mã hóa vòng quay tuyệt đối IXARC

UCD-EC00B-1413-HCS0-PAM

giao diện
giao diện	Ethercat
Hồ sơ	CoE (CANopen qua EtherCAT, DS-301+DS-406)
Đặc trưng	Bộ nạp khởi động, Trục tròn
Tốc độ truyền	10/100 MB
Thời gian chu kỳ giao diện	≥ 80 µs
chức năng lập trình	Độ phân giải, đặt trước, hướng đếm

đầu ra
Trình điều khiển đầu ra	Ethernet

Dữ liệu điện
Cung cấp hiệu điện thế	10 – 30VDC
Sự tiêu thụ năng lượng	≤ 2,5 W
Thời gian khởi động	< 1 giây
Bảo vệ phân cực ngược	Đúng
Bảo vệ ngắn mạch	Đúng
EMC: Nhiễu phát ra	DIN EN 61000-6-4
EMC: Chống ồn	DIN EN 61000-6-2
Tuổi thọ điện	>10⁵ giờ

cảm biến
Công nghệ	từ tính
Độ phân giải Singleturn	13 bit
Độ phân giải đa chiều	14 bit
Công nghệ đa hướng	Bộ đếm xung từ tự cấp nguồn (không pin, không bánh răng)
Độ chính xác (INL)	±0,0878° (≤ 12 bit)
Mã số	nhị phân

Thông số kỹ thuật môi trường
Lớp bảo vệ (Trục)	IP65
Lớp bảo vệ (Nhà ở)	IP66/IP67
Nhiệt độ hoạt động	-40 °C (-40 °F) - +85 °C (+185 °F)
Nhiệt độ bảo quản	-40 °C (-40 °F) – +85 °C (+185 °F)
độ ẩm	98% RH, không ngưng tụ

Dữ liệu cơ học
Vật liệu nhà ở	Thép
lớp phủ nhà ở	Lớp phủ ướt (Nhôm trắng RAL 9006) + Bảo vệ chống ăn mòn catốt (kháng tia muối >720 giờ)
Loại mặt bích	Lỗ mù, ø 58 mm (H)
Chất liệu mặt bích	Nhôm
Loại trục	Rỗng mù, Độ sâu = 28 mm
Đường kính trục	ø 12 mm (0,47")
Vật liệu trục	Thép không gỉ V2A (1.4305, 303)
Rotor quán tính	≤ 30 gcm² [≤ 0,17 oz-in²]
Mô-men xoắn ma sát	≤ 3 Ncm @ 20 °C (4,2 oz-in @ 68 °F)
tối đa. Tốc độ cơ học cho phép	≤ 12000 1/phút
Chống sốc	≤ 100 g (nửa sin 6 ms, EN 60068-2-27)
Chống sốc vĩnh viễn	≤ 10 g (nửa sin 16 ms, EN 60068-2-29)
chống rung	≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
Chiều dài	71,2 mm (2,80")
Cân nặng	465 g (1,03 lb)
Độ sai lệch trục / xuyên tâm tối đa	Tĩnh ± 0,3 mm / ± 0,5 mm; Động ± 0,1 mm / ± 0,2 mm

kết nối điện
Định hướng kết nối	trục
Đầu nối 1	M12, Nữ, 4 chân, d coded
Đầu nối 2	M12, Nam, 4 pin, mã hóa
Đầu nối 3	M12, Nữ, 4 chân, d coded

chứng nhận
Sự chấp thuận	CE

Vòng đời sản phẩm
Vòng đời sản phẩm	Thành lập
