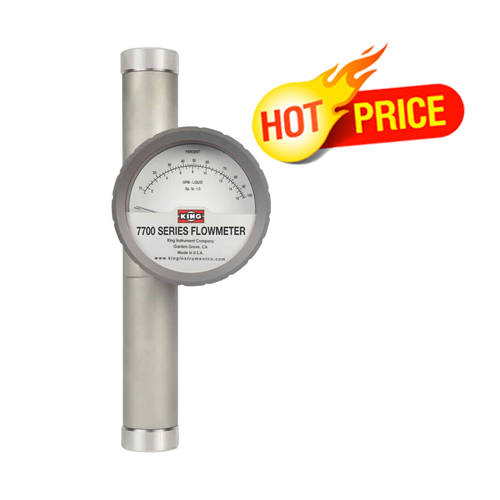

King Instruments /RHFS Vietnam, Đồng hồ đo lưu lượng 7711220722 King Instruments /RHFS

7710 Series - Stainless Steel Tube Flowmeter

Tất cả đồng hồ bằng thép không gỉ 316L này sử dụng thiết kế dạng ống nổi và ống côn mang lại thang đo dài hơn, tuyến tính hơn, độ ổn định của con trỏ tốt hơn và độ chính xác cao hơn 40% so với các sản phẩm có giá cạnh tranh. Tùy chọn bộ phát 4-20mA làm tăng thêm tính linh hoạt của nó.

SỰ MÔ TẢ
Ống định lượng 316L SS
Linh kiện bên trong 316L SS
Vật liệu phù hợp 316L SS
Phụ kiện đầu vào / đầu ra 316L SS NPT hoặc mặt bích, dọc
Tiêu chuẩn O-Ring: Viton®
Tùy chọn: Buna N, EPR, Kalrez®
Vỏ chỉ báo Nhôm đúc / sơn tĩnh điện
với cơ sở chemfilm (tuân thủ RoHS)
Xếp hạng IP66
(Không bao gồm hộp báo động và máy phát)

MÀN BIỂU DIỄN
Dung tích Nước 33 GPH đến 450 GPM
Không khí 4 đến 100 SCFM
Quy mô đọc trực tiếp 120 mm, có thể tháo rời
Độ chính xác ± 3% của dòng chảy quy mô đầy đủ
Turndown 10: 1
Độ lặp lại 1%
Vòng chữ O nhiệt độ tối đa
Vật liệu Max
Nhiệt độ
EPR 225 ° F (107 ° C)
Buna-N 275 ° F (135 ° C)
Viton® 350 ° F (177 ° C)
Kalrez® 400 ° F (204 ° C)
Phụ kiện NPT áp suất tối đa 1.500 psi
Lớp mặt bích SS
Nhiệt độ F 150 # 300 # 600 #
200 ° 225 psi 600 psi 1.200 psi
300 ° 200 psi 540 psi 1.100 psi
400 ° 180 psi 515 psi 1.000 psi
Nhiệt độ môi trường -40 ° F đến 125 ° F (-40 ° C đến 52 ° C)

TÙY CHỌN
Báo động Đơn hoặc kép, Cảm biến khe cảm ứng
Máy phát 4-20 mA
Hiệu chuẩn được chứng nhận Phù hợp với ISA RP 16.6
CRN Tất cả các tỉnh của Canada
Cân Mọi đơn vị thể tích

SPECIFICATIONS

Order Number	Full Scale Flow GPM-Water	Dimension (Inches) FNPT Connections						150 # Flange		300 # Flange
Order Number	Full Scale Flow GPM-Water	A	B	C	D	E	F	G	H	G	H
706	33.0 GPH – 1/2" FNPT	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
708	1.1 GPM – 1/2" FNPT	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
710	2.0 GPM – 1/2" FNPT	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
712	4.0 GPM – 1/2" FNPT	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
714	6.0 GPM – 1/2" FNPT	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
716	5.0 GPM – 1" FNPT	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
718	10.0 GPM – 1" FNPT	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
720	16.5 GPM – 1" FNPT	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
722	25.0 GPM – 1" FNPT	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
724	35.0 GPM –1 1/2" FNPT	2.34	13.864	5.24	4.8	4.96	4.87	5.00	18.625	6.12	19.250
726	60.0 GPM – 1 1/2" FNPT	2.34	13.864	5.24	4.8	4.96	4.87	5.00	18.625	6.12	19.250
728	76.0 GPM – 2" FNPT	3.46	13.875	6.35	4.8	6.08	4.87	6.00	17.156	6.50	17.786
730	100.0 GPM – 2" FNPT	3.46	13.875	6.35	4.8	6.08	4.87	6.00	17.156	6.50	17.786
732	120.0 GPM – 2" FNPT	3.46	13.875	6.35	4.8	6.08	4.87	6.00	17.156	6.50	17.786
734	152.0 GPM – 2" FNPT	3.46	13.875	6.35	4.8	6.08	4.87	6.00	17.156	6.50	17.786
736	150.0 GPM – 3" Flange	4.46	—	7.26	4.8	7.08	4.87	7.50	17.867	8.25	18.867
738	225.0 GPM – 3" Flange	4.46	—	7.26	4.8	7.08	4.87	7.50	17.867	8.25	18.867
740	300.0 GPM – 4" Flange	5.49	—	8.24	4.8	8.11	4.87	9.00	18.562	10.00	19.696
742	375.0 GPM – 4" Flange	5.49	—	8.24	4.8	8.11	4.87	9.00	18.562	10.00	19.696
744	450.0 GPM – 4" Flange	5.49	—	8.24	4.8	8.11	4.87	9.00	18.562	10.00	19.696

Order Number	Full Scale Flow SCFM - Air	FNPT	Dimension (Inches) FNPT Connections						150 # Flange		300 # Flange
Order Number	Full Scale Flow SCFM - Air	FNPT	A	B	C	D	E	F	G	H	G	H
707	4.0 SCFM	1/2"	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
709	8.0 SCFM	1/2"	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
711	16.5 SCFM	1/2"	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
713	24 SCFM	1/2"	1.30	11	4.32	4.8	3.92	4.87	3.50	13.125	3.75	13.625
715	20 SCFM	1"	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
717	42 SCFM	1"	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
719	76 SCFM	1"	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
721	100 SCFM	1"	1.88	13.24	4.86	4.8	4.50	4.87	4.25	16.75	4.88	17.500
