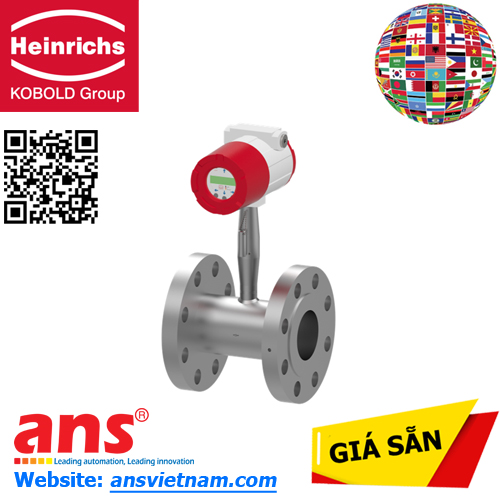

DVH-T-2HJS-RAHS0-H HEINRICHS/ Kobold Group​

Phiên bản nội tuyến đo lưu lượng dòng xoáy
Loại: DVH -DVH-T-2HJS-RAHS0-H

đa biến

Đồng hồ đo lưu lượng dòng xoáy của chúng tôi cung cấp phép đo lưu lượng chính xác và đáng tin cậy. Ngoài cảm biến tốc độ có độ chính xác cao, đồng hồ đo lưu lượng còn có cảm biến nhiệt độ chính xác và bộ truyền áp suất. Do đó, có thể đo lưu lượng thể tích, lưu lượng khối lượng, nhiệt độ, áp suất, mật độ và mức tiêu thụ năng lượng bằng một thiết bị. Nguyên tắc đa biến giúp giảm độ phức tạp và chi phí so với việc lắp đặt nhiều thiết bị riêng lẻ để thu được các phép đo quy trình giống nhau.

đo lường tiêu thụ năng lượng
e.g. B. cho các ứng dụng hơi nước và nước nóng

Cấu trúc chắc chắn, phép đo đa biến và độ chính xác phép đo cao làm cho các thiết bị đo của chúng tôi trở thành giải pháp lý tưởng để ghi lại mức tiêu thụ năng lượng trong hệ thống của bạn. Đồng hồ đo lưu lượng giám sát một phía của quy trình, cung cấp hoặc trả lại và sử dụng đầu vào từ cảm biến nhiệt độ riêng biệt thứ hai ở phía đối diện của quy trình để tính toán mức tiêu thụ năng lượng. Các đơn vị năng lượng có thể lựa chọn bao gồm BTU, MBTU (nghìn BTU), MMBT (triệu BTU), MWHr (mega-watt-giờ), KWHr (kilo-watt-giờ), HPHr (mã lực-giờ), MCal (mega-calo), và MJ (mega -joules). Các thiết bị điện tử hiển thị hai nhiệt độ đo được, sự khác biệt giữa nhiệt độ, tổng khối lượng và mức tiêu thụ năng lượng.

Một cảm biến đa biến duy nhất với máy tính lưu lượng tích hợp và cảm biến nhiệt độ bên ngoài góp phần rất lớn vào việc giảm chi phí mua sắm và lắp đặt ban đầu. Ngoài ra, thiết kế mạnh mẽ giúp giảm chi phí bảo trì.

các ứng dụng

Phép đo đáng tin cậy của chất lỏng, khí và hơi nước.
Một điểm lấy mẫu trong đường ống cho phép đo chính xác khối lượng hoặc lưu lượng thể tích

độ tin cậy

Cảm biến được hàn hoàn toàn, vì vậy không có con dấu nào trên đầu đo.
Bộ phận làm ướt bằng thép không gỉ 316L

đặc thù

• Thiết kế mặt bích: DN15 (1/2″) đến DN200 (8″)

• Thiết kế wafer: DN 25 (1″) đến DN 100 (4″)

• Phiên bản nhiệt độ cao: lên tới 400°C (750°F)

• Áp suất làm việc tối đa: 100 bar abs (1500 psia)

• Các biến quy trình sau đây có thể được xác định bằng 3 phần tử cảm biến:

• Lưu lượng thể tích, Lưu lượng khối lượng, Nhiệt độ, Áp suất, Mật độ

• đo lường tiêu thụ năng lượng

Thông số kỹ thuật

sự chính xác

thời gian đáp ứng

• Điều chỉnh từ 1 đến 100 giây

quá trình và nhiệt độ môi trường xung quanh

• Tiêu chuẩn: -40 đến 260°C (-40 đến 500°F)

• Nhiệt độ cao: lên tới 400°C (750°F)

• Nhiệt độ môi trường: -40 đến 60°C (-40 đến 140°F)

• Nhiệt độ bảo quản: -40 đến 85°C (-40 đến 185°F)

Năng lượng phụ trợ (tùy thuộc vào kiểu máy)

• Công nghệ 2 dây 12-36 VDC

• Tùy chọn DC: 12-36 VDC,

• Tùy chọn AC: 100-240 VAC, 50/60Hz

Quảng cáo

• Màn hình LCD kỹ thuật số 2 dòng, chữ và số (16 ký tự).

• Sáu nút bấm để cấu hình trường hoàn chỉnh

• Màn hình có thể xoay theo các bước 90°

tín hiệu đầu ra

• Analog: 4-20 mA trong công nghệ 2 dây (đo âm lượng)

• Tín hiệu giới hạn: rơle điện tử 40 VDC

• Xung đếm: 50 ms 40 VDC

• Âm lượng: 1x analog, 1x xung đếm

• Đa biến: lên đến 3 tín hiệu tương tự, 3 tiếp điểm giới hạn, 1 xung bộ đếm

Giấy chứng nhận và phê duyệt

ATEX: II 2 G Ex d IIB + H2 T6
II 2 D EX tD A21 IP66 T85°C
Ta-40…+60°C

IEC EX Ex d IIB + H2 T6
Ex tD A21 IP 66 T 85°C,Ta=-40?+60°C

FM CLASS I, DIV 1 NHÓM B,C,D
CLASS II/III, DIV.1 NHÓM E,F,G
IP66, TYPE 4X, T6 Ta=-40?+70°

giao tiếp

Giám sát quy trình HART®
Modbus
