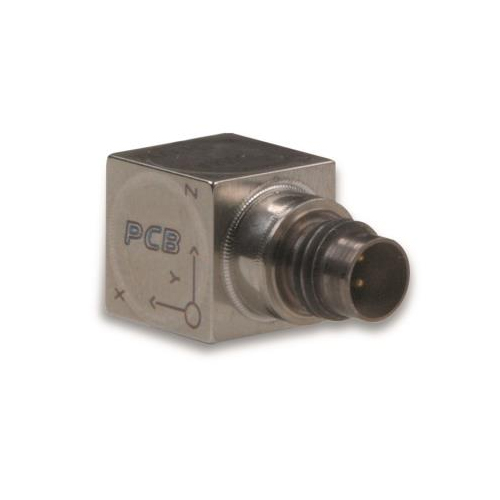

PCB Piezotronics Vietnam,Máy cắt ICP® ba trục, bằng gốm 356A33 PCB Piezotronics

Platinum Stock Products; Triaxial, ceramic shear ICP® accel., 10 mV/g, 2 to 7k Hz, titanium hsg, 1/4-28 4-pin conn.

  • Sensitivity: (±10%)10 mV/g ( 1.02 mV/(m/s²))

  • Measurement Range: ±500 g pk ( ±4905 m/s² pk)

  • Electrical Connector: 1/4-28 4-Pin

010G10

4-conductor, shielded, FEP cable, 10-ft, 4-socket plug to (3) BNC plugs (labeled X,Y,Z)

034G10

4-conductor, low noise, shielded FEP cable, 10-ft, 4-socket plug to (3) BNC plugs (labeled X Y Z)

034W10

4-conductor, twisted bundle, low noise, shielded, lightweight FEP cable, 10-ft, 1/4-28 4-socket plug, IP68 rated to triple splice assembly with (3) 1-ft coaxial cables each with a BNC plug (AC)

078G10

4-conductor, twisted bundle, low noise, shielded, flexible polyurethane cable, 10-ft, 1/4-28 4-socket plug to (3) BNC plugs (labeled X, Y, Z)

078W10

4-conductor, twisted bundle, low noise, shielded, flexible polyurethane cable, 10-ft, 1/4-28 4-socket plug, IP-68 rated to triple splice assembly with (3) 1-ft coaxial cables each with a BNC plug (AC)

036G10

4-conductor, silicone jacket cable, 10-ft, 4-socket plug to (3) BNC plugs (labeled X, Y, Z)

MÀN BIỂU DIỄN
Độ nhạy (± 10%) 10 mV / g 1,02 mV / (m / s²)
Dải đo ± 500 g pk ± 4905 m / s² pk
Dải tần số (± 5%) (trục y hoặc z) 2 đến 10000 Hz 2 đến 10000 Hz
Dải tần số (± 5%) (trục x) 2 đến 7000 Hz 2 đến 7000 Hz
Tần số cộng hưởng ≥55 kHz ≥55 kHz
Độ phân giải băng thông rộng (1) 0,004 g rms 0,04 m / s² rms [2]
Không tuyến tính ≤1% ≤1% [1]
Độ nhạy ngang ≤5% ≤5%
THUỘC VỀ MÔI TRƯỜNG
Giới hạn quá tải (Sốc) ± 10000 g pk ± 98100 m / s² pk
Phạm vi nhiệt độ (Hoạt động) -65 đến +250 ° F -54 đến +121 ° C [3]
Đáp ứng nhiệt độ Xem biểu đồ% / ° F Xem biểu đồ% / ° F [2] [3]
ĐIỆN
Điện áp kích thích 18 đến 30 VDC 18 đến 30 VDC
Kích thích dòng điện không đổi 2 đến 20 mA 2 đến 20 mA
Trở kháng đầu ra ≤200 Ohm ≤200 Ohm
Điện áp phân cực đầu ra 7 đến 12 VDC 7 đến 12 VDC
Thời gian xả Hằng số 0,3 đến 1,0 giây 0,3 đến 1,0 giây
Thời gian lắng (trong vòng 10% độ lệch) <3 giây <3 giây
Nhiễu phổ (1 Hz) 1000 µg / √Hz 9810 (µm / giây2) / √Hz [2]
Nhiễu phổ (10 Hz) 300 µg / √Hz 2943 (µm / giây2) / √Hz [2]
Nhiễu phổ (100 Hz) 100 µg / √Hz 981 (µm / giây2) / √Hz [2]
Nhiễu phổ (1 kHz) 50 µg / √Hz 490 (µm / giây2) / √Hz [2]
VẬT LÝ
Phần tử cảm biến Gốm sứ
Cảm biến lực cắt hình học
Vật liệu nhà ở Titanium Titanium
Niêm phong Hermetic Hermetic
Kích thước - Chiều cao 0,4 in 10,2 mm
Kích thước - Chiều dài 0,77 in 19,6 mm
Kích thước - Chiều rộng 0,4 in 10,2 mm
Trọng lượng 0,19 oz 5,3 gm [2]
Đầu nối điện 1 / 4-28 4 chân 1 / 4-28 4 chân
Kết nối điện Vị trí bên cạnh
Gắn chủ đề 5-40 Nữ 5-40 Nữ
Gắn mô-men xoắn 4 đến 5 in-lb 45 đến 56 N-cm

Phụ kiện
Đã cung cấp
Đế kết dính 080A mtg, 0,5 "hex x 0,187" thk, lỗ gõ 10-32, lớp hoàn thiện bằng nhôm có lớp phủ cứng cách điện 1
080A109 Petro Wax, một hình vuông, 1 "x 1" x 0,25 "1
081A27 Đinh tán, 5-40 đến 5-40 thds, có vai w / o, BeCu 1
081A90 Gắn đinh tán, 10-32 đến 5-40 1
ACS-1T Hiệu chuẩn đáp ứng biên độ ba trục, từ 10 Hz đến tần số 5% trên, có thể theo dõi NIST 1
M081A27 Trụ mtg theo hệ mét, dài 5-40 đến M3 x 0,50 dài 1

100% USA Origin

PCB Piezotronics Vietnam

Code: 356A33
 Triaxial, ceramic shear ICP® accel., 10 mV/g, 2 to 7k Hz, titanium hsg, 1/4-28 4-pin conn
