Model: PLUSME A1A1 ǀ Thiết bị khử tĩnh điện dùng cho toa xe/ tàu ray, IBC và thùng phuy/ bồn

Hỗ trợ trực tuyến


Thiết bị khử tĩnh điện dùng cho toa xe/ tàu ray, IBC và thùng phuy/ bồn

Xuất sứ: UK

Nhà cung cấp: ANS Việt Nam

Hãng sản xuất: FESTO Vietnam

Liên hệ tư vấn

Thông tin sản phẩm
Thông số kỹ thuật

Tên thiết bị: Hệ thống nối đất tĩnh điện cho toa xe/ tàu ray, IBC và thùng phuy/ bồn với hệ thống khóa liên động và chỉ báo trực quan Newson Gale/ Thiết bị khử tĩnh điện dùng cho toa xe/ tàu ray, IBC và thùng phuy/ bồn với hệ thống khóa liên động và chỉ báo trực quan Newson Gale/ Thiết bị tiếp địa chống tĩnh điện dùng cho toa xe/ tàu ray, IBC và thùng phuy/ bồn Newson Gale / Thiết bị xã tĩnh điện toa xe/ tàu ray, IBC và thùng phuy/ bồn Newson Gale
Mã đặt hàng: PLUSME A1A1, PLUSME A1A2, PLUSME A1A3, PLUSME A1A4, PLUSME A1A5, PLUSME B1A1, PLUSME B1A2, PLUSME B1A3, PLUSME B1A4, PLUSME B1A5
Nhà sản xuất: Newson Gale - UK
Nhà cung cấp: Việt Nam, Đại lý chính thức Newson Gale tại Việt Nam, Newson Gale Vietnam
Hình ảnh + Video: https://newson-gale.com/product/earth-rite-plus/

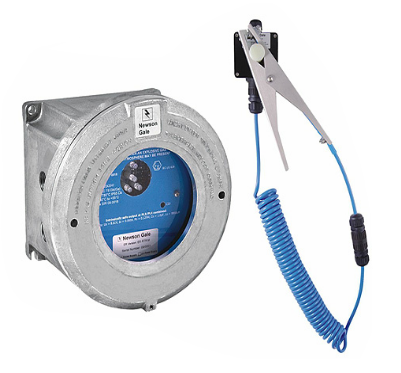

Thiết bị khử tĩnh điện Earth-Rite II PLUS được thiết kế để tiếp đất cho toa xe/ tàu điện, thiết bị LACT, tàu trượt và IBC trong quá trình bốc dỡ hàng nhằm tiêu hao tĩnh điện. Các vật kim loại dẫn điện cô lập khi tiếp xúc với chất lỏng nhiễm điện có thể tích tụ điện tích ở mức cao. Nếu một vật không được bao bọc để tích tụ các điện tích tĩnh điện, thì điện áp hiện diện trên vật đó sẽ tăng đột ngột trong một khoảng thời gian rất ngắn. Vì nếu vật thể đang ở điện áp cao, nên tìm cách xả bớt phần năng lượng dư thừa này và cách làm hiệu quả nhất là phóng phần điện tích thừa dưới dạng tia lửa điện.

Các vật thể tiếp đất ở gần các vật thể tích điện là mục tiêu tiềm ẩn cho sự phóng điện. Nếu hệ thống chuyển tải không được nối đất, điện áp tĩnh điện của các vật thể như toa xe lửa có thể tăng lên mức nguy hiểm trong một khoảng thời gian ngắn. Thiết bị tiếp địa chống tĩnh điện Earth-Rite II PLUS Newson Gale là giải pháp lý tưởng để nối đất và tĩnh điện thiết bị có nguy cơ bắt nhiệt như lửa khí và hơi dễ cháy

Thiết bị tiếp địa chống tĩnh điện Earth-Rite II PLUS Newson Gale bao gồm:

Bộ điều khiển Ex (d) / XP với mạch giám sát an toàn nội tại hoặc
Bộ điều khiển GRP tiêu tán tĩnh điện, chứng nhận ATEX / IECEx với mạch giám sát an toàn nội tại
Hộp đấu nối kết nối đất với điểm cất giữ kẹp và đầu nối nhả nhanh
Kẹp nối đất đa năng với nhiều chiều dài khác nhau của cáp xoắn ốc được bảo vệ Cen-Stat 2 ruột dẫn
Tùy chọn cài đặt khu vực EX linh hoạt
Đặc điểm và lợi ích khi sử dụng hệ thống nối đất tĩnh điện Earth-Rite® II PLUS

Đèn LED cường độ cao - Attention grabbing high intensity LEDs

Ba đèn LED màu xanh lục liên tục phát xung thông báo cho người vận hành rằng đối tượng nối đất được bảo vệ khỏi việc phóng điện tĩnh. Đèn LED màu đỏ sẽ sáng liên tục khi hệ thống không được sử dụng hoặc khi nó phát hiện thấy điện trở trong vòng tiếp đất tĩnh cao hơn 10 Ohms *

Giám sát vòng tiếp đất liên tục - Continuous Ground Loop Monitoring

Theo dõi điện trở của vòng nối đất từ vật nối đất đến điểm nối đất đã được xác minh. Nếu thiết bị nối đất Earth-Rite II PLUS phát hiện rằng điện trở trong vòng nối đất cao hơn 10 Ohms, nó tương tác với một cặp các tiếp điểm chuyển đổi nguồn tự do có thể được khóa với điều khiển và / hoặc hệ thống chuyển sản phẩm để BẬT hoặc TẮT

Tiếp điểm chuyển nguồn tự do - Two volt free changeover contacts

Tiếp điểm chính có thể được khóa liên động với các thiết bị điện cơ hoặc hệ thống PLC để ngắt nguồn sản phẩm. Tiếp điểm thứ cấp giao diện với âm thanh báo động thu hút sự chú ý hoặc đèn nháy để cung cấp thêm một lớp bảo vệ trước nguy cơ cháy nổ nguy hiểm

Dễ dàng cài đặt - Easy installation

Hộp tiếp đất được gắn trên tường đơn giản, được bổ sung bởi hệ thống cáp và các yêu cầu về hệ thống dây dẫn PCB. Tùy chọn vỏ máy Ex linh hoạt và nguồn điện nguồn cung cấp có thể vận hành trong 230 V / 115 V AC và 24 V / 12 V DC.

* Thông lệ quốc tế để kiểm soát nguy cơ đánh lửa tĩnh điện trong bầu khí quyển HAZLOC, IEC TS 60079-32 và NFPA 77 được khuyến nghị rằng điện trở tối đa giữa nhà máy kim loại dẫn điện thiết bị và điểm nối đất thực đã được xác minh không được lớn hơn điện trở 10 Ohms.

Tùy chọn hệ thống thiết bị tiếp địa chống tĩnh điện Earth-Rite II PLUS Newson Gale

* **Hình ảnh + Video: https://newson-gale.com/wp-content/uploads/2021/09/ng-us-plus-0921-r18.pdf

1/ Newson Gale Installation’s kit – Bộ dụng cụ cài đặt

Bộ dụng cụ Installation’s kit cung cấp chứng chỉ cháy nổ cài đặt Ex (d) cần thiết, có các dây đai cần thiết để hoàn thành chu trình lắp đặt Earth-Rite II MGV theo quy định trong sách hướng dẫn cài đặt hệ thống

Kit A

Ex (d) IP68 glands (x2) cho cáp bọc thép 9 mm đến 13,5 mm Ø *, Ex (d) IP68 glands (x3) cáp không bọc thép 4 mm đến 8,4 mm Ø *, Đầu siết cáp nhựa IP68 cáp hộp nối, 3m dây dẫn 2 lõi cáp (x1) để kết nối hệ thống vỏ hộp tiếp đất với hộp đựng kẹp, 1m cáp vòng- solid green earth loop cable (x2) với đầu nối PCB và 10 mm khoen bu lông gắn kèm

Kit B

Ex (d) IP68 glands (x5) cho cáp không bọc thép 4 mm đến 8,4 mm Ø *, đầu siết cáp nhựa IP68 cho cáp hộp nối, 3m cáp dẫn 2 lõi (x1) để kết nối hệ thống vỏ hộp tiếp đất với hộp đựng kẹp, 1m cáp vòng - solid green earth loop cable (x2) với đầu nối PCB và khoen bu lông 10 mm

Kit C (GRP/P1)

Ex (e) IP68 glands (x5) cho cáp không bọc thép Ø 6 mm đến 13 mm, đầu siết cáp nhựa IP68 cho cáp hộp nối, 3m cáp dẫn 2 lõi (x1) để kết nối hệ thống vỏ hộp tiếp đất với hộp đựng kẹp, 1m cáp vòng - solid green earth loop cable (x2) với các đầu nối PCB và khoen bu lông 10 mm

* Đối với các khu vực không yêu cầu thiết bị IIC

2/ Newson Gale Thiết bị đo điện trở phổ quát / Thiết bị kiểm tra điện dung (URT) - Universal Resistance Tester (URT)

Thiết bị đo điện trở phổ quát URT Newson Gale được thiết kế để cung cấp cho người sử dụng hệ thống nối đất tĩnh Newson Gale Earth-Rite® một phương tiện kiểm tra phạm vi điện trở một cách thường xuyên. Thiết bị này rất dễ sử dụng, bao gồm một cặp công tắc xoay cho phép người sử dụng kiểm tra mức điện trở mà hệ thống nối đất sẽ hoạt động, đồng thời tiến hành thử nghiệm PASS / FAIL ở cài đặt yêu cầu.

3/ Newson Gale Cuộc cáp tự rút/ Cuộn rút cáp tự động/ Cuộn cáp chống rơi tự rút - Retractable Cable Reel

Cuộn cáp chống rơi tự rút - Retractable Cable Reel được cung cấp cho hệ thống nối đất Newson Gale mà khách hàng muốn đảm bảo kẹp nối đất và cáp được đưa trở lại hệ thống nối đất tĩnh điện bởi người vận hành và trình điều khiển khi hoàn thành quá trình chuyển giao sản phẩm. Cuộn cáp này có thể được được sử dụng cùng với thiết bị khử tĩnh điện Earth-Rite II PLUS.

Chứng nhận ATEX Zone 1 và 21 khu vực nguy hiểm

Chống rơi tự rút lại với cáp bảo vệ Hytrel lên đến 15 m
Tiếp điểm vòng - chống trượt cực thấp - mạ bạc
ATEX - II 2 GD T6

4/ Newson Gale Tấm chắn nắng - Sun Shield Newson Gale

Được thiết kế cho môi trường hoạt động dưới ánh nắng gay gắt, tấm chắn nắng ERII Sun Shield bảo vệ khỏi ánh nắng trực tiếp chiếu vào các chỉ số trên hệ thống nối đất tĩnh Earth-Rite II PLUS

Tấm chắn nắng Newson Gale Sun Shield phủ bóng lên các thông số trong thời gian cao điểm có ánh sáng mặt trời để người vận hành có thể dễ dàng xem tình trạng các chỉ số. Tấm chắn được làm từ thép không gỉ và có thể phù hợp với bất kỳ cài đặt nào

5/ Newson Gale PCB chuyển mạch an toàn nội tại (I.S) - Intrinsically Safe (I.S) Switching PCB

I.S Switching PCB là một bảng mạch bổ sung được thêm vào hệ thống nối đất Newson Gale cho phép người dùng giao tiếp trực tiếp với và chuyển đổi các mạch an toàn về bản chất mà không cần thiết bị bổ sung. PCB Chuyển mạch I.S được thiết kế không ảnh hưởng đến các thông số điện của tín hiệu I.S và tương thích với Earth-Rite II PLUS.

30 V DC, 500 mA
Li = 0H, Ci = 0F
Chỉ thích hợp cho các mạch Ex ia, ib, ic rated intrinsically safe circuits only
NAMUR tương thích

6/ Newson Gale Đèn nháy khu vực nguy hiểm Ex - Ex Strobe Light

Đèn nhấp nháy được gắn ở vị trí trên cao và khi thiết bị được nối đất chính xác, đèn sẽ nhấp nháy liên tục thông báo quá trình chuyển giao đang được tiến hành và được bảo vệ khỏi mối nguy hiểm tĩnh điện. Đèn nhấp nháy có thể được sử dụng cùng với thiết bị khử tĩnh điện Earth-Rite II PLUS
