Laurels Vietnam,Bộ đếm giờ và bộ đếm điện tử Laurels

Bộ đếm giờ và bộ đếm điện tử

Đặc trưng

Thời gian các sự kiện đơn lẻ hoặc tích lũy từ 1µs đến 999.999 giờ
Độ phân giải thời gian đến 0,2 µs
Định dạng đồng hồ HH.MM.SS có thể lựa chọna hoặc định dạng thập phân H, M hoặc S
Đầu vào từ công tắc lân cận NPN hoặc PNP, đóng tiếp điểm, logic kỹ thuật số, nhận từ xuống đến 12 mV hoặc đầu vào AC lên đến 250 Vac
Kích hoạt trên các cạnh xung dương hoặc âm
Nguồn điện phổ dụng 85-264 Vac / 90-300 Vdc hoặc 10-48 Vdc / 12-32 Vac
Đầu ra kích thích đầu dò (cách ly)
Nhiều lựa chọn tùy chọn:
- 2 hoặc 4 rơ le, trạng thái cơ học hoặc trạng thái rắn (cách ly)
- 1 hoặc 2 đầu ra tương tự (cách ly)
- I / O dữ liệu nối tiếp: Ethernet, USB, RS485, RS232 (cách ly)
-X tùy chọn nhiệt độ mở rộng từ -40 ° C đến 70 ° C

Bo mạch điều hòa tín hiệu kênh đôi FR chấp nhận đầu vào từ các công tắc lân cận với đầu ra PNP hoặc NPN, logic TTL hoặc CMOS, nhận từ, đóng tiếp điểm và các tín hiệu khác từ 12 mV đến 250 Vac. Lựa chọn jumper cung cấp hoạt động tối ưu cho các loại cảm biến và điều kiện tiếng ồn khác nhau. Nguồn cung cấp kích từ 5, 10 hoặc 24 Vdc cách ly tích hợp có thể cấp nguồn cho các công tắc tiệm cận và các cảm biến khác, đồng thời loại bỏ nhu cầu cung cấp điện bên ngoài.

Chế độ đồng hồ bấm giờ AA. Có thể đo thời gian giữa xung bắt đầu và xung dừng, cả trên Kênh A, từ các cạnh âm hoặc dương.
Chế độ đồng hồ bấm giờ AB. Thời gian cũng có thể được đo giữa xung bắt đầu trên Kênh A (cạnh dương hoặc âm) và xung dừng trên Kênh B (cạnh dương hoặc âm). Chế độ này cho phép đầu vào từ các nguồn khác nhau. Ngoài ra, đầu vào A và B có thể được gắn với nhau để khởi động đồng hồ bấm giờ với một cực và dừng nó bằng cực còn lại.
Tỷ lệ dựa trên 1 / Chế độ thời gian. Tỷ lệ chính xác cao có thể được hiển thị bằng cách lấy nghịch đảo của thời gian. Khả năng số học mở rộng cho phép hiển thị theo đơn vị kỹ thuật, chẳng hạn như mét / giây. Chế độ này yêu cầu sử dụng bộ đếm Mở rộng.

Trưng bày. Thời gian sự kiện (Mục # 1) có thể được hiển thị dưới dạng số thập phân với độ phân giải sáu chữ số. Khoảng thời gian dài nhất của một sự kiện là 999.999 giờ. Độ phân giải cao nhất là 0,2 µs. Thời gian sự kiện cũng có thể được hiển thị ở định dạng đồng hồ HH.MM.SS với độ phân giải 1 s. Màn hình đồng hồ bấm giờ được cập nhật trong thời gian với tốc độ được kiểm soát bởi thời gian cổng, lên đến 25 / s. Nó được đặt lại về 0 khi xung bắt đầu tiếp theo xảy ra. Thời gian tích lũy từ nhiều sự kiện (Mục # 2) cũng được theo dõi và có thể hiển thị lên đến 999.999 giờ.

Bo mạch điều hòa tín hiệu kênh đôi FR chấp nhận đầu vào từ các công tắc lân cận với đầu ra PNP hoặc NPN, logic TTL hoặc CMOS, nhận từ, đóng tiếp điểm và các tín hiệu khác từ 12 mV đến 250 Vac. Lựa chọn jumper cung cấp hoạt động tối ưu cho các loại cảm biến và điều kiện tiếng ồn khác nhau. Nguồn cung cấp kích từ 5, 10 hoặc 24 Vdc cách ly tích hợp có thể cấp nguồn cho các công tắc tiệm cận và các cảm biến khác, đồng thời loại bỏ nhu cầu cung cấp điện bên ngoài.

Bộ lọc kỹ thuật số có thể được lựa chọn cho các môi trường nhiễu điện, bao gồm bộ lọc lấy trung bình theo lô và bộ lọc trung bình động thích ứng cung cấp sự lựa chọn 8 hằng số thời gian từ 80 ms đến 9,6 s. Khi xảy ra sự thay đổi đáng kể về mức tín hiệu, bộ lọc đó sẽ thích ứng bằng cách chuyển nhanh sang hằng số thời gian ngắn nhất để theo dõi sự thay đổi, sau đó hoàn nguyên về hằng số thời gian đã chọn. Trong chế độ lọc Tự động có thể lựa chọn, hằng số thời gian lọc sẽ tự động được chọn dựa trên nhiễu tín hiệu được phát hiện.

Được thiết kế để sử dụng hệ thống. Bo mạch cắm thêm tùy chọn cho truyền thông và điều khiển bao gồm Ethernet và các bảng giao tiếp nối tiếp khác , bảng chuyển tiếp kép hoặc bốn , và bảng đầu ra tương tự đơn hoặc kép cách ly . Vòng nguyệt quế có thể được cấp nguồn từ 85-264 Vac hoặc tùy chọn từ 12-32 Vac hoặc 10-48 Vdc . Màn hình có sẵn với đèn LED màu đỏ hoặc xanh lá cây. Vỏ 1/8 DIN đáp ứng thông số kỹ thuật NEMA 4X (IP65) từ mặt trước khi lắp bảng điều khiển. Mọi chức năng cài đặt và phím bảng điều khiển phía trước đều có thể bị khóa để bảo mật và sử dụng đơn giản hơn. Tất cả các kết nối nguồn và tín hiệu đều thông qua phích cắm kẹp vít định mức UL / VDE / CSA.

Thông số kỹ thuật

Trưng bày
Đọc to	5 chữ số LED, 7 đoạn, 14,2 mm (.56 "), màu đỏ hoặc xanh lục.
Phạm vi	-999999 đến +999999
Các chỉ số	Bốn đèn LED
Đầu vào
Các loại	AC, xung từ NPN, bóng bán dẫn PNP, tiếp điểm đóng, lấy từ.
Nối đất	Mặt bằng chung cho các kênh A & B
Tín hiệu tối thiểu	Chín dải từ (-12 đến +12 mV) đến (+1,25 đến + 2,1V).
Tín hiệu tối đa	250 Vac
Bộ lọc tiếng ồn	1 MHz, 30 kHz, 250 Hz (có thể lựa chọn)
Liên hệ Debounce	0, 3, 50 ms (có thể chọn)
Chế độ đồng hồ bấm giờ
Chế độ thời gian:
Chỉ với Ch A	+ to + edge, hoặc - to - edge.
Với Ch A gắn liền với Ch B	+ to - edge, hoặc - to + edge.
Với Ch A và Ch B	+ cạnh A đến + cạnh B, + cạnh A đến - cạnh B,
	- cạnh A đến - cạnh B, - cạnh A đến - cạnh B
Khoảng thời gian	1 µs đến 999.999 giờ
Độ phân giải thời gian	0,2 µs đến 1 giờ
Giờ thập phân có thể lựa chọn	999999 định dạng H, M hoặc S với dấu thập phân
Giờ đồng hồ có thể lựa chọn	Định dạng HH.MM.SS
Cập nhật đầu ra & hiển thị	0 ms + có thể lập trình từ 10 ms đến 199,99 s
Sự chính xác
Cơ sở thời gian	Tinh thể được hiệu chuẩn đến ± 2 ppm
Span Tempco	± 1 ppm / ° C (điển hình)
Trôi dạt dài hạn	± 5 ppm / năm
Sức mạnh
Điện áp, tiêu chuẩn	85-264 Vac hoặc 90-300 Vdc
Điện áp, tùy chọn	12-32 Vac hoặc 10-48 Vdc
Tính thường xuyên	DC hoặc 47-63 Hz
Cách ly nguồn điện	250V rms làm việc, 2,3 kV rms mỗi 1 phút thử nghiệm
Đầu ra kích thích (tiêu chuẩn)
5 Vdc	5 Vdc ± 5%, 100 mA
10 Vdc	10 Vdc ± 5%, 120 mA
24 Vdc	24 Vdc ± 5%, 50 mA
Cách ly đầu ra	50 Vdc sang mét đất
Đầu ra tương tự (tùy chọn)
Mức đầu ra	4-20 mA, 0-20 mA, 0-10V, -10 đến + 10V (tùy chọn đầu ra đơn)
	4-20 mA, 0-20 mA, 0-10V (tùy chọn đầu ra kép)
Tuân thủ hiện tại	2 mA ở 10V (tải> 5 kΩ)
Tuân thủ điện áp	12V ở 20 mA (tải <600 Ω)
Mở rộng quy mô	Quy mô không và toàn phần có thể điều chỉnh từ -99999 đến +99999
Nghị quyết	16 bit (0,0015% của quy mô đầy đủ)
Sự cách ly	250V rms làm việc, 2,3 kV rms mỗi 1 phút thử nghiệm
	(đầu ra tương tự kép chia sẻ cùng một mặt đất)
Đầu ra Relay (tùy chọn)
Rơle từ tính kép	2 Dạng C, 8A ở 250 Vac hoặc 24 Vdc, 0,3A ở 250 Vdc, tải điện trở
Rơle từ tính bốn	4 Dạng A (NO), 8A ở 250 Vac hoặc 24 Vdc, 0,3A ở 250 Vdc, tải điện trở
Rơle trạng thái rắn kép	2 Dạng A (NO), 120 mA ở 140 Vac hoặc 180 Vdc, tải điện trở
Rơle trạng thái rắn bốn	4 Dạng A (NO), 120 mA ở 140 Vac hoặc 180 Vdc, tải điện trở
Chuyển tiếp commons	Dấu phẩy cách ly cho rơ le kép hoặc từng cặp rơ le tứ
Rơ le cách ly	250V rms làm việc, 2,3 kV rms mỗi 1 phút thử nghiệm
Chế độ chốt chuyển tiếp	Chốt hoặc không chốt
Chuyển tiếp các chế độ hoạt động	Đang bật hoặc tắt, hoạt động cao hoặc thấp
Chế độ trễ	Chế độ băng thông QA, độ trễ phân tách, độ trễ khoảng
I / O dữ liệu nối tiếp (tùy chọn)
Ban lựa chọn	RS232 , RS485 (đầu nối RJ11 hoặc RJ45 kép), USB , Ethernet , bộ chuyển đổi USB-to-RS485 , bộ chuyển đổi Ethernet-sang-RS485
Các giao thức	Modbus RTU, Modbus ASCII, Modbus TCP (Ethernet), Laurel ASCII
Tốc độ dữ liệu	300 đến 19200 baud
Địa chỉ kỹ thuật số	247 (Modbus), 31 (Laurel ASCII),
Sự cách ly	250V rms làm việc, 2,3 kV rms mỗi 1 phút thử nghiệm
Thuộc về môi trường
Nhiệt độ hoạt động	0 ° C đến 55 ° C tiêu chuẩn, -40 ° C đến 70 ° C với tùy chọn -X
Nhiệt độ bảo quản.	-40 ° C đến 85 ° C
Độ ẩm tương đối	95% ở 40 ° C, không ngưng tụ
Sự bảo vệ	NEMA-4X (IP-65) khi gắn bảng điều khiển
Kết nối điện

Bộ đếm có thể áp dụng cho một loạt các ứng dụng với tín hiệu xung hoặc AC. Chúng cung cấp độ chính xác đặc biệt với màn hình 6 chữ số ở tốc độ cập nhật cao. Các tùy chọn phần cứng (tất cả đều bị cô lập) bao gồm rơ le để cảnh báo hoặc điều khiển, đầu ra tương tự và truyền thông nối tiếp (Ethernet, USB, RS485, RS232). Giao thức Modbus được hỗ trợ đầy đủ.

Một bo mạch điều hòa tín hiệu tần số chấp nhận hai tín hiệu từ 0 Hz đến 1 MHz ở mức tín hiệu từ 12 mV đến 250 Vac. Các ứng dụng bao gồm tốc độ, tần số và chu kỳ, tổng cộng, thời gian xử lý, điều khiển theo lô, góc pha và hệ số công suất, và chu kỳ nhiệm vụ. Hai kênh có thể được kết hợp theo số học, chẳng hạn như để hiển thị tổng, chênh lệch hoặc tỷ lệ của hai tốc độ dòng chảy hoặc hai dòng tổng cộng.

Một bo mạch điều hòa tín hiệu điện áp thành tần số chuyển đổi tín hiệu tương tự thành tần số, do đó chuyển đổi bộ đếm thành một đồng hồ đo quá trình và bộ tổng tín hiệu quá trình rất chính xác.

Bo mạch điều hòa tín hiệu cầu phương chấp nhận các tín hiệu mã hóa A và B để hiển thị chính xác tỷ lệ hoặc vị trí cầu phương.

`Liên hệ & Báo giá chi tiết:`

Sale ANS Vietnam:

thuyho@ansgroup.asia

Trực tiếp FaceBook

Trực tiếp Zalo: 0783698645

=====================================================

Click xem thêm ứng dụng sản phẩm khác

Đại lý phân phối chính hãng tại Vietnam

Báo giá ngay – Hàng chính hãng – Bảo hành 12 tháng – Tư vấn hỗ trợ kỹ thuật 24/7

Xem thêm sản phẩm hãng Laurels tại đây

Xem thêm thông tin về thương hiệu khác tại đây

Xem thêm sản phẩm khác tại đây

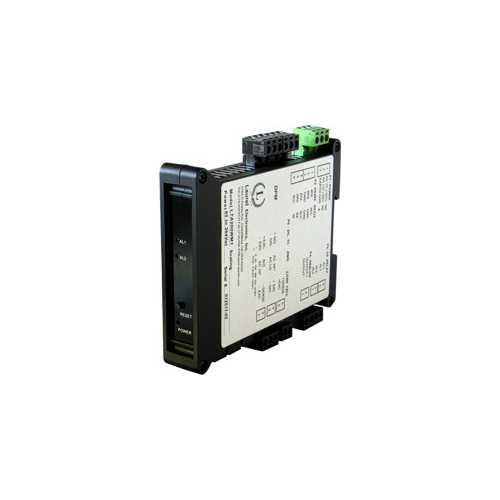

Laurels Vietnam,Bộ phát Laurels 4-20 mA, RS485 hoặc Ethernet, cộng với rơ le kép Laurels
