Tv Valve  Torque actuator  - Bộ truyền động mô-men xoắn

Tính năng của bộ truyền động mô-men xoắn

Bộ truyền động mô-men xoắn "Series 4, 5" được TV- Valve phát triển dựa trên ý kiến ​​của từng người dùng và tiêu chí  nhỏ gọn, ít tiêu thụ không khí hơn và nhẹ dựa trên loại thông thường. Bộ truyền động của TV Valve  có cấu trúc chế tạo sử dụng áp suất không khí làm môi chất vận hành và chuyển ngay chuyển động thẳng đứng của xylanh piston thành chuyển động quay ngang của trục.

Ban đầu được phát triển như một bộ truyền động van:

  • Công suất ổn định và lớn (cùng công suất trong quá trình phanh và chạy)

  • Tuổi thọ cao

  • Trọng lượng nhẹ

  • Tính nhỏ gọn và các chức năng khác làm cho nó phù hợp với van.

 Tất nhiên, nó được sử dụng trong các loại máy công cụ, máy công nghiệp và thiết bị tự động hóa yêu cầu chức năng quay và được tất cả các bên ủng hộ.

Tính năng nổi bật của bộ truyền động mô-men xoắn Tv- valve

Mạnh mẽ và bền bỉ

Không giống như xi lanh thông thường sử dụng bánh răng hoặc đòn bẩy để quay, cơ chế này sử dụng sáu vòng bi để giảm đáng kể lực cản ma sát và chuyển đổi áp suất vận hành thành mô-men xoắn, vì vậy nó cực kỳ hiệu quả và tạo ra công suất lớn. Ngoài ra, nó được thiết kế với nhiều khoảng trống để duy trì hiệu suất cao trong thời gian dài.

Nhẹ

Vì vật liệu là hợp kim nhôm, không có tải trọng quá mức được áp dụng trong quá trình lắp đặt và lắp đặt đường ống.

Hình trụ đứng

Vì cấu trúc như vậy mà piston được di chuyển lên và xuống bằng cách bơm không khí vận hành để tạo ra chuyển động quay cho trục, chiều rộng nhỏ hơn chiều rộng của xi lanh nằm ngang, và nó cực kỳ nhỏ và yêu cầu diện tích lắp đặt nhỏ để có được như vậy. đầu ra như các xi lanh khác.

 Không cần Euler

Chất bôi trơn độc đáo có bề mặt bên trong giống như màng được sử dụng cho xi lanh. Do lực cản ma sát rất thấp, nó có thể chịu được hoạt động liên tục trong thời gian dài và không cần phải bôi trơn liên tục, do đó không cần tra dầu.

 Chống rung mạnh và dễ lắp đặt

Kết nối giữa bộ truyền động mô-men xoắn và phôi có thể dễ dàng gắn vào bất kỳ sản phẩm nào bằng cách cung cấp giá đỡ trực tiếp hoặc ở giữa. Do đó, thời gian lắp ráp được rút ngắn so với các loại xi lanh khác, đồng thời dễ dàng tháo lắp trong quá trình bảo dưỡng và kiểm tra. Ngoài ra, nó còn có khả năng chống rung, không có hiện tượng suy giảm hiệu năng hay lỏng lẻo phần gài so với 4G.

Đồ thị đặc tính mô-men xoắn

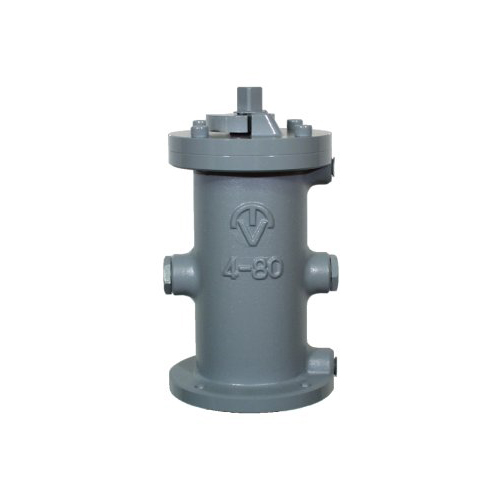

Bộ truyền động mô-men xoắn loại AT4 – TV-valve

Bộ truyền động AT4 là cơ sở cho các loại khác và được sử dụng rộng rãi nhất trong van và bất kỳ thiết bị nào.

Ngoài ra, Tv-valve AT4 actuator đang được sử dụng như loại lò xo có thể tự động thay đổi góc quay trong trường hợp xảy ra tai nạn bất ngờ như hỏng đường ống áp suất vận hành hoặc máy nén, và thường được sử dụng để ngắt khẩn cấp ở van bi, van bướm, van giảm chấn, ...



AT4 standard type

AT4S spring type

Tv-valve Model

AT4-50-AT4-300

AT4S-50 to AT4S-300

Rotation angle

90 °

Durable temperature

-15 ℃ ~ + 80 ℃

Operating pressure

0.05MPa-0.7MPa

Standard 0.4MPa

Direction of rotation

Điều áp từ trên cùng Xoay ngược chiều kim đồng hồ

Điều áp từ dưới lên-Xoay ngược chiều kim đồng hồ

Actuation

Hoạt động kép

Hoạt động đơn lẻ

Các van điện từ, công tắc hành trình, bộ điều chỉnh, bộ định vị, thiết bị điều khiển bằng tay, nút chặn điều chỉnh góc, v.v. cũng sẽ được lắp đặt.

Size

S

F

H

A

Kết nối đường ống Rc

AT4

AT4S

50

9.5

85

170

218

90

1/4

65

12

110

211

283

111

1/4

80

15

130

255

331

134

1/4

100

19

160

305

398

168

1/4

120

23

182

359

484

196

1/4

150

28

235

451

573

238

3/8

180

34

274

548

675

278

3/8

220

41

340

658

808

356

½

250

48

270

751

947

390

½

300

56

450

947

1249

430

1/2

Bộ truyền động mô-men xoắn loại AT5- Tv-valve

Actuator AT5 là bộ truyền động được sử dụng chủ yếu cho van bướm. Khi lắp trên van bướm, không cần đế lắp, điều này giúp giảm chi phí. Loại lò xo được sử dụng chủ yếu để đóng khẩn cấp van bướm, v.v

Thông số kỹ thuật tiêu chuẩn của thiết bị truyền động mô-men xoắn AT5



AT5 standard type

AT5S spring type

Tv-valve Model

AT4-80-AT5-300

AT5S-80 to AT5S-300

Rotation angle

90 °

Durable temperature

-15 ℃ ~ + 80 ℃

Operating pressure

0.05MPa-0.7MPa

Standard 0.4MPa

Direction of rotation

Điều áp từ trên cùng Xoay ngược chiều kim đồng hồ

Điều áp từ dưới lên-Xoay ngược chiều kim đồng hồ

Actuation

Hoạt động kép

Hoạt động đơn lẻ

* Các van điện từ, công tắc hành trình, bộ điều chỉnh, bộ định vị, thiết bị điều khiển bằng tay, nút chặn điều chỉnh góc, v.v. cũng sẽ được lắp đặt.

Size

S

F

H

A

Kết nối đường ống

Rc

AT5

AT5S

80

15

100

255

331

134

¼

100

19

125

294

387

168

¼

120

23

140

351

476

196

¼

150

28

162

421

543

238

3/8

180

34

194

519

646

278

3/8

220

41

238

310

760

356

½

250

48

270

695

891

390

½

300

56

324

877

1179

430

½

Bộ truyền động mô-men xoắn loại ATR – TV-valve

Bộ truyền động ATR là dòng actuator của Tv-valve có góc quay lớn hơn từ 90 ° đến 150 ° và 180 °, lý tưởng cho van bi ba ngã và tất cả các thiết bị khác yêu cầu góc 90 ° hoặc cao hơn.

Thông số kỹ thuật bộ truyền động mô-men xoắn tiêu chuẩn loại ATR



ATRF150° loại xoay

ATR180° loại xoay

Tv-valve Model

ATRF -50-ATRF-220

ATR-50-ATR-180

Rotation angle

150°

    180°

Durable temperature

-15 ℃ ~ + 80 ℃

Operating pressure

0.05MPa~0.7MPa

Direction of rotation

Điều áp từ trên cùng Xoay ngược chiều kim đồng hồ

Actuation

Hoạt động kép











Size

S

F

H

A

Kết nối đường ống

Rc

ATRF

ATR

50

9.5

85

268

300

90

¼

80

15

103

404

458

134

¼

100

19

160

490

556

168

¼

120

23

182

582

664

196

¼

150

28

235

715

814

238

3/8

180

34

274

880

1000

278

3/8

220

41

340

1056

-

356

½

=====================================================
