Microsonic Vietnam,Cảm biến canh biên dạng siêu âm web bks+ Microsonic

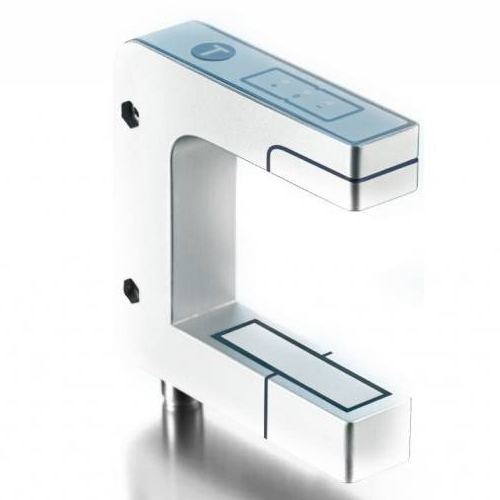

bks+ ultrasonic web edge sensor - Cảm biến canh biên  dạng siêu âm web  bks+

Cataloguemicrosonic_bks+.pdf   bks+ ultrasonic web edge sensors | IO-Link | microsonic
Mã đặt hàng:
microsonic bks+3/FIU
microsonicbks+6/FIU
 Cảm biến siêu âm web edge bks + lý tưởng cho việc kiểm soát web của giấy bạc có độ trong suốt cao, các vật liệu nhạy cảm với ánh sáng, các vật liệu có độ trong suốt khác nhau rất nhiều và giấy phải chịu tải trọng nhiều bụi giấy.
Nguyên tắc chức năng Cả bộ chuyển đổi và bộ thu đều được đặt trong vỏ mỏng, duy nhất. Đầu dò ở chân dưới được phát ra ngắn, xung âm có chu kỳ. Chúng được phát hiện bởi bộ thu siêu âm ở chân trên . Một vật liệu được nhúng vào cảm biến  bao phủ khoảng cách âm thanh và do đó làm giảm tín hiệu nhận tùy thuộc vào phạm vi phủ sóng. Điều này được phân tích bằng điện tử nội bộ. Tín hiệu tương tự được xuất ra tùy thuộc vào phạm vi phủ sóng thông qua IO-link.

Với chiều rộng phuộc chỉ lần lượt là 30 mm và 60 mm và chiều sâu lần lượt là 33 mm và 73 mm, nó có thiết kế rất nhỏ gọn. Nó đang hoạt động phạm vi tương ứng là 12 mm và 40 mm và độ chính xác cao 0,1 mm cho phép nhiều ứng dụng khác nhau

1 đầu ra chuyển mạch Push-Pull với công nghệ chuyển mạch pnp hoặc npn và 1 đầu ra tương tự 4–20 mA và 0–10 V.

Phạm vi làm việc cho cảm biến siêu âm bks + 3 / FIU là 12 mm và cho bks + 6 / FIU là 40 mm.
Sử dụng nút Teach-in ở phía trên của cảm biến cạnh đặt điểm zero cho cạnh cục bộ. Việc hiệu chuẩn này có thể được thực hiện theo hai cách:
- Xóa cảm biến của bất kỳ tài liệu web nào,
- Nhấn nút  khoảng  3 giây
- Bao phủ hoàn toàn cảm biến và nhấn nút trong thời gian ngắn (<1 giây).
ReadyOr
- Điều chỉnh mép đường dẫn của cảm biến theo cả hai vạch để che phủ 50% khoảng cách âm thanh,
- Sau đó nhấn nút cho khoảng  6 giây. Ready
Cảm biến canh biên bks + 3 có chiều rộng là 30 mm và chiều sâu là 43 mm. Cảm biến có cạnh web bks + 6 có chiều rộng 60 mm và chiều sâu là 73 mm. Chiều rộng và độ sâu khác có sẵn theo yêu cầu. Vỏ được trang bị hai lỗ khoan nhất quán để gắn cảm biến cạnh. Kết nối điện được thiết lập thông qua M12 phích cắm tròn.
Ba đèn LED hiển thị vị trí của tài liệu web. Khi sử dụng vật liệu nhạy cảm với ánh sáng, đèn LED có thể được tắt.

ĐIỂM NỔI BẬT
- 2 thiết kế vỏ với chiều rộng 30 và 60 mm
- Có dải đo 12 mm hoặc 40 mm
- Giao diện IO-Link  để hỗ trợ tiêu chuẩn ngành mới
- Độ phân giải 0,01 mm đến 0,02 mm
-  Kích thước nhà ở rất nhỏ gọn
CƠ BẢN
- Phát hiện cạnh đường dẫn mà không cần tiếp xúc để điều chỉnh đường dẫn web
- Đầu ra tương tự 4–20 mA và 0–10 V có thể chuyển đổi giữa đầu ra dòng điện và điện áp
-  3 đèn LED và 1 nút trên đỉnh của vỏ
-  Có thể tham số với LinkControl
- Vỏ kim loại chắc chắn
