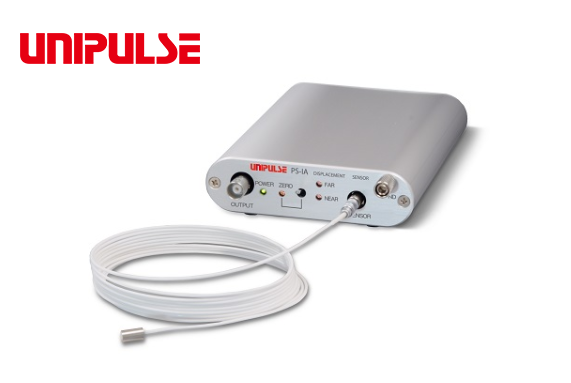

Cảm biến dịch chuyển điện dung không tiếp xúc PS-IA
Nhà cung cấp: Anh Nghi Son
Hãng sản xuất: ACCURATE SENSOR
Mr. HuyPhác thảo sản phẩm
Ngoài ra, xem xét môi trường toàn cầu, những sản phẩm này không có Pb và tuân thủ Chỉ thị RoHS.
Nó được sử dụng như là một công cụ hiệu suất cao linh hoạt cho R & D và là một thành phần tích hợp cho các thiết bị bán dẫn và điện.
Hình dạng và chủng loại khác nhau
Chúng tôi có thể tùy chỉnh hình dạng cho bạn! Xin vui lòng liên hệ với chúng tôi bất cứ lúc nào.
Tính năng, đặc điểm
Đây là bộ khuếch đại kênh đơn với đầu ra tương tự BNC, màn hình LED NEAR / FAR và chức năng zeroing, hoạt động với nguồn điện DC24V hoặc AC100V. Thiết bị nhỏ gọn và đa chức năng này có thể được sử dụng cho các mục đích khác nhau như R & D và tích hợp với hệ thống và / hoặc thiết bị.
- Một loạt các dòng sản phẩm với phạm vi đo tiêu chuẩn từ 30μm đến 1000μm.
- Độ nhạy của cảm biến không bị ảnh hưởng khi các đối tượng mục tiêu được làm bằng vật liệu dây dẫn.
- Không bị ảnh hưởng của độ nhám bề mặt
- Độ tuyến tính cao: ± 0,05% trở xuống
- Độ ồn thấp: 0,002% / FS (rms) hoặc ít hơn
Các ứng dụng
Nguyên lý đo lường
Như thể hiện trong hình dưới đây, nguyên lý của tụ điện bản song song được áp dụng cho cảm biến PS. Giả sử điện dung tĩnh điện giữa điện cực trung tâm và mục tiêu là C C C, thì độ tự cảm và khoảng cách giữa đầu dò và mục tiêu là xác, và, g, và diện tích bề mặt điện cực trung tâm là xác ướp, sau đó, điện dung có thể là được tính theo công thức sau:
Ngoài ra, bằng cách sử dụng nguồn điện xoay chiều không đổi AC như trong hình, điện áp đầu ra, được tính theo công thức sau, sẽ liên quan đến khoảng cách giữa cảm biến và đối tượng đích:
Để đạt được độ tuyến tính cao, điện trường song song thu được ở tâm điện cực bằng cách cân bằng mức điện thế của điện cực bảo vệ và điện cực trung tâm.
