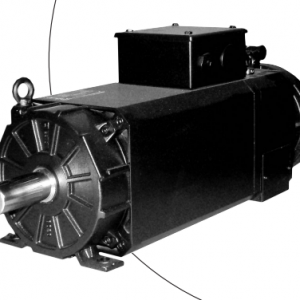

DA 100-280

Mô tả:

Với mật độ công suất cực cao và đáp ứng động đắc lực, các động cơ trong dòng sản phẩm này lý tưởng cho các ứng dụng phức tạp trong kỹ thuật cơ khí. Các động cơ có phạm vi cài đặt tốc độ cao và được trang bị vòng bi lăn để chịu được tải trọng lực nằm ngang cao. Những động cơ nhỏ gọn, bền bỉ này cũng chỉ cần ít bảo dưỡng, giúp đảm bảo hoạt động hiệu quả. Việc sử dụng hệ thống làm mát bằng chất lỏng tạo nên thiết kế rất nhỏ gọn và giảm tiếng ồn phát ra.

Thông số kỹ thuật tổng quát:

Phiên bản IM B3, B5 Phiên bản 100/132/160
Phiên bản IM B3, B35 Phiên bản 180/225
Phiên bản IM B3 Phiên bản 2801)
Kết nối Kết nối chính U V W (Hộp kết nối)
Kết nối điều khiển Đầu nối 12 chân, đầu nối 17 chân với giao diện ENDAT
Cảm biến nhiệt trong kết nối chính
Phanh Làm mát trục theo chiều dọc: Đầu nối 8 chân
Làm mát trục theo chiều ngang hoặc làm mát bằng nước: Thiết kế kết nối
Cảm biến nhiệt Cảm biến nhiệt tuyến tính để đánh giá trong bộ điều khiển
Nhiệt độ tăng lên Δϑ ≤ 105K Lớp cách điện F theo tiêu chuẩn EN 60034
Lưu trữ -30°C...+85°C Nước làm mát nên được thoát khi nhiệt độ < 3°C.
Chất lượng cân bằng A, tùy chọn B Theo tiêu chuẩn DIN EN 60034-14 (VDE 0530 Phần 14): 2004-09
Mặt bích theo tiêu chuẩn IEC
Đầu trục tròn theo tiêu chuẩn DIN 748 không có rãnh chìa khóa
Căn chỉnh với ren nội theo tiêu chuẩn DIN 332 hình d
Cũng có sẵn với rãnh chìa khóa DIN 6885 như một tùy chọn (xem xét mô-men xoắn)
Vòng bi Đầu D:
Đầu B
Tiêu chuẩn = vòng bi bi; tùy chọn = vòng bi lăn
Vòng bi cố định
Sơn Màu đen mờ RAL 9005
Bộ mã hóa tốc độ thực tế Cảm biến nhiệt tuyến tính 2 chân
Tùy chọn: Bộ mã hóa Sincos
Các bộ mã hóa khác theo yêu cầu
Phanh Phanh đĩa từ Baumüller
Lắp đặt ở đầu B dưới dạng một mô-đun, các hãng khác theo yêu cầu
