Onicon Vietnam,Đồng hồ đo lưu lượng F-1100-10-D4-1221 / F-1100-11-D4-1221 Onicon

F-1000 SERIES TURBINE FLOW METERS

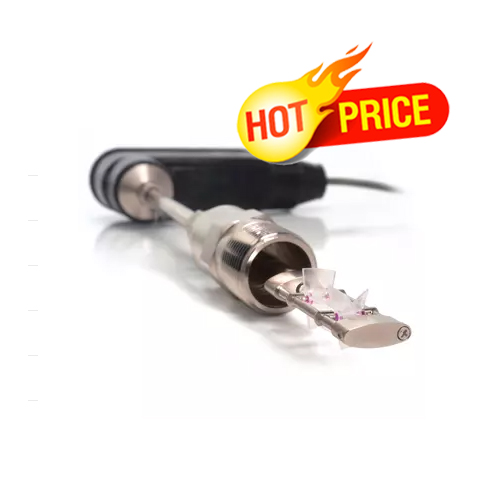

Onicon F-1100-10-D4-1221, F-1100-11-D4-1221 Flow Meter – Đồng hồ đo lưu lượng

Mã đặt hàng: F-1100-10-D4-1221, F-1100-11-D4-1221

Nhà sản xuất: Onicon

Nhà phân phối: Đại lý Onicon Vietnam

Đặc tính F-1100-10-D4-1221, F-1100-11-D4-1221:

ONICON’s F-1000 Series là dòng máy đo lưu lượng tuabin kiểu chèn và kiểu nội tuyến cung cấp phép đo lưu lượng chính xác, đáng tin cậy trong nhiều ứng dụng khác nhau. Mỗi mô hình sử dụng hệ thống cảm biến quay tuabin điện tử đã được cấp bằng sáng chế của ONICON và thiết kế tuabin khối lượng thấp độc đáo, chính xác trên phạm vi lưu lượng rộng với khả năng đo lưu lượng thấp tuyệt vời.

Các ứng dụng tiêu biểu ONICON’s F-1000

Đồng hồ đo lưu lượng tuabin ONICON F-1000 được thiết kế để làm việc với các kích thước đường ống có đường kính từ ¾ "đến 72" (1 "đối với đồng). Sử dụng cho đồng hồ đo lưu lượng tuabin F-1000 Series bao gồm:

  • Nước lạnh

  • Nước nóng

  • Nước ngưng

  • Nước sinh hoạt

  • Quy trình làm mát

  • Hơi nước ngưng tụ và nước muối.

Đặc tính cơ bản ONICON’s F-1000 :

Độ chính xác cao

Hiệu chuẩn nhà máy có thể theo dõi NIST được thực hiện trên mỗi đồng hồ, trong khoảng ± 0,5% độ chính xác của phép đọc ở tốc độ dòng chảy đã hiệu chuẩn (điển hình) và trong khoảng ± 1-2% khi đọc trên dải dòng 50: 1. Giá của ONICON so với hiệu suất là vô song.

Phạm vi hoạt động vô song

Cung cấp dữ liệu luồng có thể lặp lại trong thời gian quay ngược 175: 1 từ 0,17 đến 30 ft / s.

Độ tin cậy lâu dài tuyệt vời

Phương pháp cảm biến trở kháng không từ tính đã được cấp bằng sáng chế, tuabin phi kim loại khối lượng thấp với vòng bi ngọc sapphire và trục cacbua vonfram cung cấp một hệ thống cơ học hầu như không bị mài mòn.

Thiết kế chèn vòi nóng đơn giản

Thiết kế vòi nóng tích hợp là tiêu chuẩn cho tất cả các đồng hồ đo chèn và cho phép lắp đặt và tháo gỡ mà không cần tắt hệ thống. Đồng hồ đo lưu lượng tuabin có thể được tháo ra và lắp lại bằng tay mà không cần dụng cụ đặc biệt.

Kết quả đầu ra có điều kiện tích hợp

Vỏ thiết bị điện tử bao gồm mạch đầu ra có điều kiện tích hợp để dễ lắp đặt. Các mô hình đầu ra tương tự bao gồm cả tín hiệu 4-20 mA và 0-10 VDC. Tương tự cô lập, công tắc tiếp điểm khô và đầu ra tần số cũng có sẵn.

Các phiên bản của Onicon Flow Meter – Đồng hồ đo lưu lượng


Code: F-1100-10-D4-1221 Onicon Flow Meter – Đồng hồ đo lưu lượng

1.25 - 72"

Đồng hồ đo lưu lượng chèn tuabin đơn với đầu ra xung tần số, tương tự và tỷ lệ, thân đồng mạ, vỏ bọc NEMA 4 và cáp PVC 10 '.

Đồng hồ đo lưu lượng tuabin đơn thích hợp sử dụng cho các ứng dụng CHW và HHW. Mã hóa hoàn chỉnh dựa trên phạm vi kích thước ống, vật liệu ống và nhiệt độ chất lỏng.

Code: F-1100-11-D4-1221 Onicon Flow Meter – Đồng hồ đo lưu lượng
1.25 - 72"
Đồng hồ đo lưu lượng chèn tuabin đơn với đầu ra xung tần số, tương tự iso và tỷ lệ, thân đồng mạ, vỏ bọc NEMA 4 và cáp PVC 10 '.

  Đồng hồ đo lưu lượng tuabin đơn thích hợp sử dụng cho các ứng dụng CHW và HHW. Mã hóa hoàn chỉnh dựa trên phạm vi kích thước ống, vật liệu ống và nhiệt độ chất lỏng.

Catalog sheet: https://www.onicon.com/wp-content/uploads/f-1000-series-turbine-flow-meter-catalog-sheet-doc-0003616.pdf

Technical Notes: https://www.onicon.com/wp-content/uploads/f-1000-series-installation-and-removal-instructions-doc-0003734.pdf

https://www.onicon.com/wp-content/uploads/f-1000-series-turbine-flow-meter-bluetooth-installtion-instructions-doc-0003909.pdf

Manual: https://www.onicon.com/wp-content/uploads/2013-3-Microprocessor-Turbine-Flow-Meter-Manual-for-email-04-18.pdf

https://www.onicon.com/wp-content/uploads/f-1000-bluetooth-configuration-quick-start-guide-doc-0003837.pdf

Video Flow Meter Bluetooth configuration Quick Start Guide: https://youtu.be/FQ_XPO-BqJs

Video Installation Procedure: https://youtu.be/Srrs1iYX1Xw

Video Flow meter removal procedure: https://youtu.be/RngQhE1geJM
