Rosemount Vietnam,Đồng hồ đo mức 5301HA1S1V5AM00380BANAM1C1Q4S3 Rosemount

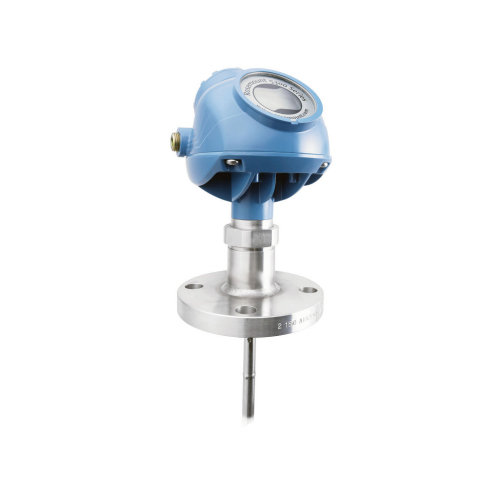

Rosemount- 5301 Guided Wave Radar Liquid Level Transmitter -Cảm biến mức/Đồng hồ đo mức 5301

Tên thiết bị: 5301 Guided Wave Radar Liquid Level Transmitter -Cảm biến mức/Đồng hồ đo mức 5301

Mã đặt hàng: 5301HA1S1V5AM00380BANAM1C1Q4S3

Nhà sản xuất: Emerson Rosemount USA

Nhà cung cấp: ANS Việt Nam



Đặc tính & Ứng dụng

Cảm biến mức/Đồng hồ đo mức 5301 là một thiết bị kỹ thuật đo mức liên tục với nhiều ưu điểm. Cảm biến mức 5301 hầu như không bị ảnh hưởng bởi nhiệt độ, áp suất và hỗn hợp khí hơi. Thiết bị không có bộ phận chuyển động và do đó không cần bảo trì thường xuyên hoặc không cần bảo dưỡng. Thiết bị đo mức trực tiếp do đó không bị ảnh hưởng bởi hầu hết các thay đổi đặc tính của chất lỏng, bao gồm những thay đổi về mật độ và độ nhớt.

  • Độ tin cậy và khả năng đo lường cao hơn giúp cải thiện thời gian hoạt động của quy trình thông qua công nghệ chuyển mạch trực tiếp.

  • Giao diện Galvanic thông minh.

  • Công nghệ chẩn đoán tiên tiến và thiết kế chắc chắn giúp giảm chi phí và vận hành an toàn.

  • Ngăn kép vỏ bằng nhôm hoặc thép không gỉ với bộ phận làm mát tích hợp.

  • Đầu máy phát có thể hoán đổi cho nhau mà không cần mở bình chứa.

  • Không có bộ phận chuyển động cơ học và không cần hiệu chỉnh lại, vận hành dễ dàng tiết kiệm chi phí, khởi động thông qua Multivariable, Level and Interface từ cùng một máy phát.

  • Cấu hình thân thiện với người dùng Rosemount Radar Master và Measure-and-Learn.

  • Xoay chuyển linh hoạt nhiều hướng.

  • Dễ dàng truy cập các thiết bị đầu cuối và cấp nguồn theo vòng lặp.

  • Lắp ráp đơn để cài đặt nhanh chóng.

  • Có thể sử dụng tại các lỗ mở bồn chứa và hệ thống cáp.

  • Có tính linh hoạt ứng dụng cao.

Dòng sản phẩm Rosemount 5301 phù hợp với tất cả các loại hình công nghiệp chế biến bao gồm sản xuất dầu khí, lọc, hóa dầu, hóa chất, điện, và xử lý nước & chất thải. Rosemount 5300 cung cấp các lợi ích đo mức radar cho một loạt các ứng dụng trong các ngành công nghiệp này.

Thông số kỹ thuật

Poduct

Model 5301 for level of liquids or submerged interfaces.
Model 5302 for level and interface in liquids.
Model 5303 for level of solids.

Measurement Principle

Time Domain Reflectometry (TDR)

Measuring Range

Up to 164 ft. (50 m)

Dielectric Constant

Minimum 1.2 for coaxial probe or single probe installed in bypass, other probes from 1.4. See Product Data Sheet for complete data.

Probe Materials

SST, Alloy 400, Alloy C276 (UNS N10276), or PTFE-covered SST

Reference Accuracy

± 0.1 in. (± 3 mm) or ± 0.03% of measured distance, whichever is greatest

Repeatability

±0.04 in. (±1 mm)

Output

4-20mA with superimposed digital HART® communication FOUNDATION® Fieldbus

Process Temperature

Up to 752 ºF (400 ºC). See Product Data Sheet for complete data

Lowest Temperature

From -320 ºF (-196 ºC)

Process Pressure

4-20mA with superimposed digital HART® communication, and FOUNDATION® Fieldbus

Ex-Approvals

Intrinsic Safety (IS) or Explosion-proof/Flameproof (ATEX, CSA, IECEx, FM, ...)

Display

5-digit integral display (Optional)

Output Variables

Level, Interface Level, Distance, Interface Distance, Upper Product Thickness, Volume, Level Rate, Signal Strength, Housing Internal Temperature, Aout current and % of Range

Enclosure

Polyurethane-covered die-cast Aluminum or stainless steel housing with dual compartments.

Ingress Protection

Type 4X, IP66, IP67

Fieldbus Functionality

Link-master device (backup LAS), PlantWeb Alerts, Methods

Fieldbus Blocks

Resource, 3xTransducer, 6xAnalog Input (30 ms), PID (40 ms), Arithmetic, Input Selector, Output selector (65 ms) ,Signal Characterizer (75 ms)

Configuration Tools

Rosemount Radar Master, 375 Field Communicator, AMS Suite: Intelligent Device Manager, DeltaV or any other DD- or EDDL-compatible host-system.
