EAM300-BF6.5U4G.13120.A Baumer Việt Nam
Nhà cung cấp: ANS VIỆT NAM
Hãng sản xuất: BAUMER VIET NAM
Ứng dụng sản phẩm: Food & Beverage
Mr Tính
anhnghisonhcmEAM300-BF6.5U4G.13120.A Baumer Việt Nam

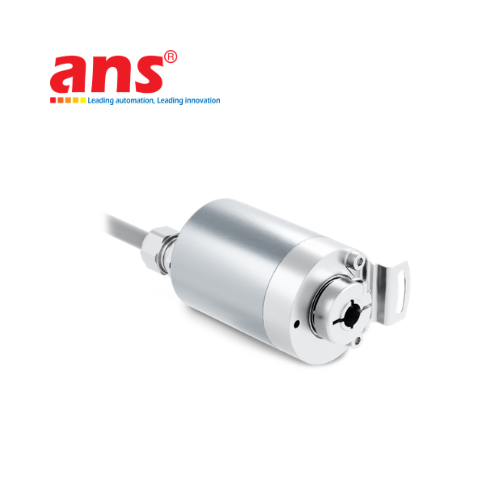

Baumer EAM300-BF6.5U4G.13120.A là bộ mã hóa vòng quay tuyệt đối đa vòng (Multiturn Absolute Encoder) thuộc dòng EAM300 của Baumer, sử dụng công nghệ cảm biến từ tính và giao tiếp SSI để xác định vị trí góc, đồng thời ghi nhận số vòng quay của trục. Thiết bị được thiết kế cho các hệ thống tự động hóa công nghiệp yêu cầu phản hồi vị trí đáng tin cậy và khả năng giám sát chuyển động quay.
Khác với encoder gia tăng (Incremental Encoder), encoder tuyệt đối cung cấp giá trị vị trí tương ứng với vị trí quay thực tế. Với chức năng đa vòng, EAM300 có thể ghi nhận vị trí trong phạm vi lên đến 4.096 vòng, phù hợp với các cơ cấu chuyển động cần theo dõi cả góc quay và số vòng đã thực hiện.
Thiết bị có thiết kế mặt bích đường kính 30 mm, trục rỗng mù đường kính 6 mm và cáp kết nối dài 2 m, hỗ trợ tích hợp vào các cơ cấu truyền động và hệ thống điều khiển chuyển động công nghiệp.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | EAM300-BF6.5U4G.13120.A |
| Hãng sản xuất | Baumer |
| Loại encoder | Tuyệt đối đa vòng (Multiturn) |
| Nguyên lý cảm biến | Từ tính |
| Giao tiếp | SSI |
| Độ phân giải mỗi vòng | 8.192 bước/vòng (13 bit) |
| Số vòng quay | 4.096 vòng (12 bit) |
| Tổng độ phân giải danh nghĩa | 25 bit |
| Mã đầu ra | Gray |
| Điện áp cấp | 4,5–30 VDC |
| Tín hiệu clock SSI | Bộ thu đường truyền RS422 |
| Tín hiệu data SSI | Bộ phát đường truyền RS422 |
| Độ chính xác tuyệt đối | ±0,15° tại +20 ±15°C; ±0,25° trong dải −40 đến +85°C |
| Đường kính mặt bích | 30 mm |
| Loại trục | Trục rỗng mù, Ø6 mm |
| Cấp bảo vệ | IP65, không có phớt trục |
| Tốc độ quay tối đa | 6.000 vòng/phút |
| Nhiệt độ vận hành | −40 đến +85°C |
| Khả năng chịu tải trục | Tối đa 10 N theo phương hướng kính và dọc trục |
| Kết nối | Cáp dài 2 m |
| Khối lượng | Khoảng 130 g |
