Máy đo lực căng Shimpo Nidec DTMB-2C

http://www.nidec-shimpokeisoku.jp/en/download/docs/kajyu_daijesuto_EN_75781D.pdf

 Tên thiết bị: Máy đo lực căng Shimpo Nidec DTMB

 Mã đặt hàng: DTMB-2C

Nhà sản xuất: SHIMPO NIDEC JAPAN

Nhà cung cấp: ANS Việt Nam

Đặc tính

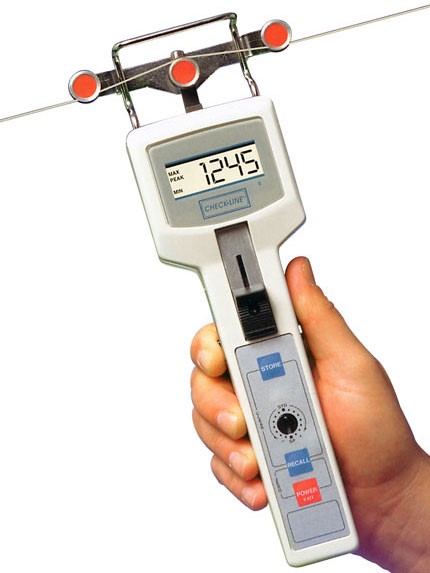

Máy đo lực căng DTMB đo chính xác độ căng dây đang chạy, sợi, dây điện, cáp, sợi quang và các vật liệu chế biến tương tự. Thiết kế độc đáo kết hợp công nghệ vi xử lý mới nhất đơn giản và chắc chắn với độ tin cậy cao, được sử dụng trong các môi trường đo lường cấp cao, chẳng hạn như ghi, xử lý thống kê và quản lý máy tính. DTMB cung cấp thông tin quan trọng cần thiết để đáp ứng yêu cầu của các hệ thống báo cáo chất lượng hiện nay theo tiêu chuẩn ISO 9000.

  • Thông qua RS-232C, đầu ra số hóa và đầu ra tương tự cho phép quản lý các giá trị đo lường trong PC và máy in (DTMX-… C Series)
  • Có thể lưu trữ lên đến 100 bộ dữ liệu đo lường trong bộ nhớ.
  • Cho phép đo tối đa 5 loại dây trong một đơn vị : ((1) Chỉ (2) Dây thép (3) Dây đồng, cũng như 2 loại dây mẫu)
  • Độ chính xác cao ± 1% R.C. (DTMX-0,2C, 0,5C / DTMB-0,2C, 0,5C)
  • Cho phép xử lý thống kê tự động các giá trị tối đa / tối thiểu và giá trị trung bình bằng cách kết nối với các máy in tương thích.
  • Đo tốc độ cao các giá trị lực căng tối đa, tối thiểu và cao nhất.
  • Con lăn có rãnh V-đo chính xác cho tốc độ dòng lên đến 5.000 m/phút.
  • Chứng nhận hiệu chuẩn NIST-Traceable có sẵn tùy chọn.
  • Vỏ nhôm chắc chắn cho độ bền lâu dài, chống va đập và tĩnh điện.

Ứng dụng

  • Sợi
  • Dây /Cáp
  • Sợi quang học
  • Dây lốp
  • Băng/Dây đeo
  • Ruy băng

Thông số kỹ thuật chi tiết

Model

DTMX-0.2C

DTMX-0.5C

DTMX-1C

DTMX-2C

DTMB-0.2C

DTMB-0.5C

DTMB-1C

DTMB-2C

Capacity

196.1cN(200.0gf)

490.3cN(500.0gf)

981cN(1000gf)

1961cN(2000gf)

Measuring range

0.0 - 200.0cN

1.0 - 500.0cN

100 - 1000cN

200 - 2000cN

String(TEX)

1000deniel or smaller(or φ0.15 dia. or smaller)

φ0.05 - φ0.25

φ0.1 - φ0.4

φ0.3 - φ0.7

Steel(WIRE)

φ0.08 or smaller

φ0.01 - φ0.15

φ0.05 - φ0.25

φ0.15 - φ0.4

Copper

φ0.15 or smaller

φ0.05 - φ0.25

φ0.1 - φ0.4

φ0.3 - φ0.6

Roller span

38mm

Accuracy

±1%R.C.

±1.5%R.C.

Update time

0.5,1,2,4 sec. Selectable

Memory

DTMX…Last,Max.,Min.,Peak 100 readings

DTMB…Last,Max.,Min.,Peak readings

Max.speed

1000m/min.

Field adjustment

Max.±10.5% of reading/notch ±1.5%

Display

4 digit large LCD (Character height 11.5mm)

Output signal
(DTMX only)

Analog output

0 - 1 Vdc (0 - Ratings), (D/A output, Transfer time Approx. 16m sec 3000 bit)

Digital output

RS-232C or Digimatic output selectable

Dimensions

76mm(W)×48mm(D)×274mm(L)

Wire guide

65mm

Weight

Approx.650g

Power

AA×4(Alkaline battery:Continuous 20 hours.),AC Adapter(Option)

Operating temperature

0-45°C /90% RH or less

Accessories

Alkaline batteries (4 pcs.) Carrying case(1 pce.)

Major applications

- Elastic string
- Gold & Silver metal string of φ0.15 or smaller
- Coated optical fibre
- Synthetic fibre wire winder

- Optical fibre
- Optical fibre binder
- Corbon fobre
- Copper wire binder
- Steel wire binder

- Alamedo fibre
- Film for capacitor
- Food film Brass wire of up to φ0.3
- Copper coil
- Magnetic tape

- Carbon fibre
- Steel wire of up to φ0.1
- Copper filament of(W20×0.1t.)
- Tire cable
