Tên thiết bị:

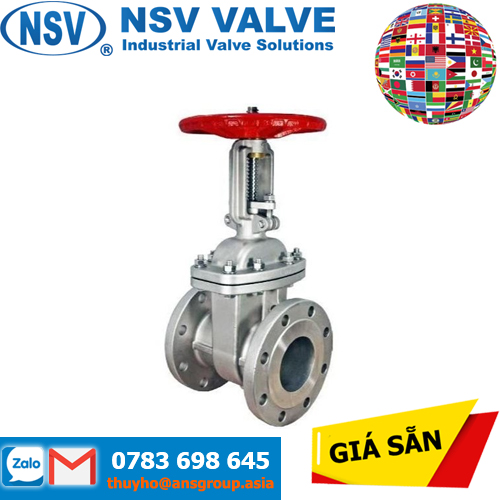

Gate Valve- Van cổng

Mã đặt hàng:

Size : 5"
Class : 300# ; Body : A216WCB; Dise : 13CR
Gate Valve



Size : 6"
Class : 300# ; Body : A216WCB ;Dise : 13CR
Gate Valve



Size : 8"
Class : 300# ; Body : A216WCB ;Dise : 13CR
Gate Valve

Nhà sản xuất:

NSV VALVE-NSVValve China





Đặc tính và ứng dụng

Van cổng linh hoạt NSV được sử dụng rộng rãi trong các ngành công nghiệp dầu mỏ, hóa chất, sản xuất thuốc, phân bón, điện, v.v. van điều khiển bật/tắt để truyền hoặc dẫn môi chất. Cổng được thiết kế như một cổng linh hoạt hình nêm bịt kín và chống ăn mòn, bề mặt phớt được phủ bằng hợp kim cứng chống mài mòn, bề mặt phốt đế cũng được phủ bằng hợp kim cứng chống mài mòn để phù hợp với bề mặt phốt cổng.Thân van được xử lý đặc biệt để đảm bảo độ bền, độ cứng, khả năng chống ăn mòn và mài mòn. Van cổng có seal phía sau, sử dụng an toàn và vận hành dễ dàng.Các loại van có sẵn với đầy đủ các loại vật liệu thân/nắp ca-pô và các chi tiết kết cấu, được sử dụng cho môi trường nước, hơi nước, sản phẩm dầu, axit nitric, axit axetic, v.v..

  • Thiết kế full port

  • OS&Y, bên ngoài và vít

  • Nắp ca-pô bắt vít, cấu trúc seal phía sau

  • Nêm linh hoạt - hướng dẫn đầy đủ

  • Lựa chọn nêm loại rắn hoặc loại mở

  • Giá đỡ có thể thay thế hoặc hàn

  • Thiết kế thân mở rộng cho nhiệt độ thấp

  • Mặt bích hoặc đầu mối hàn



Tiêu chuẩn áp dụng

Tiêu chuẩn thiết kế: API 600, BS1414, DIN3352

Face to face : ASME B16.10, EN 558, DIN3202

Mặt bích-end : ASME B16.5, ASME B16.47, DIN2533

Đầu hàn: ASME B16.25, DIN3239

Kiểm tra và Thử nghiệm: API 598, DIN3230



Phạm vi sản phẩm

Kích thước: 2" ~ 60"(DN50 ~ DN1500)

Dãy đo : ANSI 150lb ~ 2500lb

Vật liệu body: Thép carbon, Thép không gỉ, Thép hợp kim, Thép hai mặt

Trim: API 600

Vận hành: Tay quay, Bánh răng, Điện, Khí nén, Thủy lực





Thông số kỹ thuật

NO.

Name Parts

Material

1

Body

A216 WCB

A352 LCB

A217 WC6

A217 WC9

A351 CF8

A351 CF8M

A351 CF3

A351 CF3M

2

Bonnet

A216 WCB

A352 LCB

A217 WC6

A217 WC9

A351 CF8

A351 CF8M

A351 CF3

A351 CF3M

3

Gate

A216 WCB

A352 LCB

A217 WC6

A217 WC9

A351 CF8

A351 CF8M

A351 CF3

A351 CF3M

4

Stem

A182 F6a

A182 f304

A182 F6a

A182 304

A182 F316

A182304L

A182 316L

5

Seat Ring

A105

A182 f304

A182 F11

A182 F22

A276 304

A276 316

A276304L

A276 316L

6

Back Seat

A276 410

A276 304

A276 410

A276 304

A276 316

A276304L

A276 316L

7

Gland flange

A216 WCB

A352 LCB

A217WC6

A217 WC9

A351 CF8

A351 CF8M

A351 CF3

A351 CF3M

8

Gland

A276 420

A276 304

A276 410

A276 304

A276 316

A276 304L

A276 316L

9

Stem Nut

B148 C95200(Bronze) / A439 D2(Ductile iron)

10

Nut

Carbon Steel

11

Hand wheel

Ductile Iron / Steel

12

Wheel Nut

Carbon Steel

13

Packing

Graphite/PTFE

14

Gasket

Graphite+304/316, PTFE

15

Bonnet Nuts

A194 2H

A194 4

A1944

A194 8

16

Bonnet Bolts

A193 B7

A320 L7

A193 B16

A193 B8

17

Pin

A276 410

A276 410

A276 410

A276 304

18

Gland Nuts

A194 2H

A194 4

A194 2H

A194 8

19

Eyebolts

A193 B7

A320 L7

A193 B7

A193 B8

20

Nipple

Cu/Steel



21

Ring

A276 420

A276 304

A276 410

A276 304
