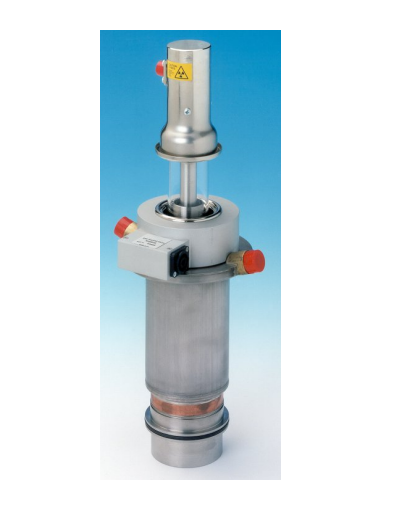

MG6028 – e2V - ống chân không năng lượng cao-  Fast Tuned Magnetron

https://www.teledyne-e2v.com/shared/content/resources/File/RF%20POWER%20-%20DATASHEETS/MEDICAL/MAGNETRONS/PRODUCTS/MG6028.pdf

Mã đặt hàng : MG6028

Mô tả  : Fast Tuned Magnetron - ống chân không năng lượng cao tạo ra vi sóng

Hãng sản xuất : Teledyne-E2V

Xuất xứ : UK

Nhà cung cấp : ANS Vietnam, Nhà phân phối Teledyne-E2V tại Vietnam

E2V đã thiết kế và chế tạo các magnetron được sử dụng trong Xạ trị trong hơn 60 năm. Thị trường chăm sóc sức khỏe đòi hỏi mức độ tin cậy, chất lượng và sự an toàn cao nhất của nguồn cung cấp.

Các sản phẩm RF Power của E2V có thể được tìm thấy trong hơn 90% máy điều trị Xạ trị trên thế giới, giúp cải thiện và cứu sống con người mỗi phút trong ngày.

Nam châm xung được điều chỉnh nhanh cho máy gia tốc tuyến tính. Bộ truyền động tinh chỉnh sẽ nhanh chóng điều chỉnh ống đến bất kỳ điểm nào trong dải tần số và đã được thiết kế để điều khiển từ xa bằng nguồn điện một chiều

Thông số kỹ thuật :

  • Dải điều chỉnh - Tuning range (see note 2) - 10 MHz
  • Công suất đầu ra đỉnh - Peak output power (nominal) - 5.0 MW
  • Phần Nam châm - Magnet và cụm phóng - launching section – lắp đặt riêng biệt
  • Bộ cách ly - Isolator (see note 3) - Use of an isolator is recommended ( Nên sử dụng bộ cách ly)
  • Ngõ ra - Output - No. 10 waveguide  - Ống dẫn sóng (72.14 x 34.04 mm đường kính trong)
  • Làm mát - Cooling : nước , không khí cưỡng bức hoặc nước và SF6

Các dòng sản phẩm liên quan:

Filter Results

E2V Part No.

Frequency (MHz)

Peak Power (kW)

Product name

M5028

2852 - 2861

5500

Fast Tuned Magnetron

Ống chân không năng lượng cao

MG5125

2993 - 3002

2000

Fast Tuned Magnetron

Ống chân không năng lượng cao

MG5193

2993 - 3002

2600

Fast Tuned Magnetron

Ống chân không năng lượng cao

MG6028

2852 - 2861

5500

Fast Tuned Magnetron

Ống chân không năng lượng cao

MG6090

2993 - 3002

3100

Fast Tuned Magnetron

Ống chân không năng lượng cao

MG7095

2993 - 3002

3100

Fast Tuned Magnetron

Ống chân không năng lượng cao

Thông tin chi tiết vui lòng kiểm tra :

https://www.teledyne-e2v.com/shared/content/resources/File/RF%20POWER%20-%20DATASHEETS/MEDICAL/MAGNETRONS/PRODUCTS/MG6028.pdf
