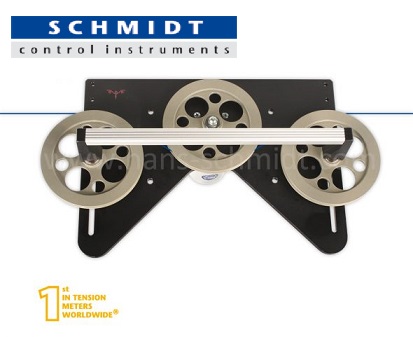

Tension Sensor TSF: 6 Tension ranges available  from 0 - 50 cN up to 0 - 5000 cN

Stationary electronic tension sensor for measuring sensitive materials as optical fibres, technical fibres etc.

Large, smooth running guide rollers with 70 mm groove diameter for minimized material deflection. The outer rollers can be moved downward, in case of non-measurements

Tension sensor for quick and easy mounting

* Features:

Tension sensor TSF with integrated measuring amplifier and high accuracy of 1 % FS

Large bending radius for gentle handling of sensitive material

Smooth running, V-grooved guide rollers, ball-bearing mounted with 70 mm Ø

The outer rollers can be moved downwards to minimize contact in case of non-measurements

Various output signals are available:
– analog: 0 – 1 V DC (standard), 0 – 10 V DC (optional)
– current: 4 – 20 mA (optional)
– analog DMS: mV/V (optional)

Easy installation, even afterwards, on existing machines

Easy calibration to customized material by operator – zero and gain calibration is required

Tension sensor with mechanical overload protection

Measuring principle – load cell with high quality strain gauge bridge

Code Description  Keyword
TSF-100 Hans-schmidt Tension Sensor TSF Hans-schmidt Tension Meter, Hans-schmidt Viet Nam, Hans-schmidt Textile, Garment Application
TSF-200 Hans-schmidt Tension Sensor TSF Hans-schmidt Tension Meter, Hans-schmidt Viet Nam, Hans-schmidt Textile, Garment Application
TSF-500 Hans-schmidt Tension Sensor TSF Hans-schmidt Tension Meter, Hans-schmidt Viet Nam, Hans-schmidt Textile, Garment Application
TSF-1000 Hans-schmidt Tension Sensor TSF Hans-schmidt Tension Meter, Hans-schmidt Viet Nam, Hans-schmidt Textile, Garment Application
TSF-2000 Hans-schmidt Tension Sensor TSF Hans-schmidt Tension Meter, Hans-schmidt Viet Nam, Hans-schmidt Textile, Garment Application
TSF-5000 Hans-schmidt Tension Sensor TSF Hans-schmidt Tension Meter, Hans-schmidt Viet Nam, Hans-schmidt Textile, Garment Application
