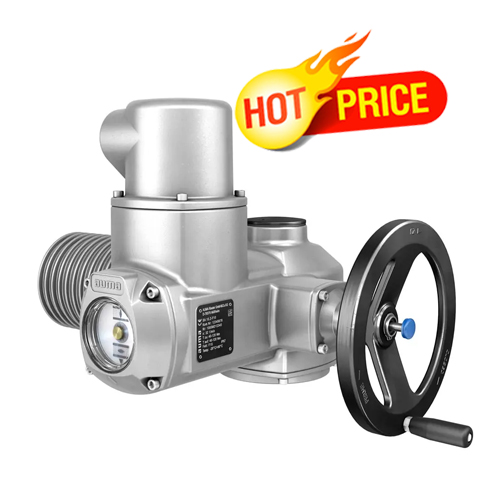

Bộ truyền động nhiều vòng quay AUMA-NORM 13363789 / SA 10.2 Auma
Nhà cung cấp: ANS VIETNAM
Hãng sản xuất: Auma
Ứng dụng sản phẩm: Automotive
Bích Ngà Auma Vietnam,Bộ truyền động nhiều vòng quay AUMA-NORM 13363789 / SA 10.2 Auma
Bộ truyền động đa vòng (Auma Multi-turn actuators)
SA 07.2, SA 07.6, SA 10.2, SAR 07.2, SAR 07.6, SAR 10.2,… là các bộ truyền động quay nhiều vòng tiêu biểu của dòng SA, SAR, có khả năng chịu được lực đẩy tác dụng lên van và truyền mô-men xoắn đến van trong ít nhất một vòng quay (theo tiêu chuẩn ISO 5210). Tức là bộ truyền động nhiều vòng quay được thiết kế thực hiện nhiều hơn một vòng quay.
Do đó, van cổng thường được trang bị thân van nổi. Van sẽ được vận hành trên cơ sở nhiều vòng quay được thực hiện bởi bộ truyền động nhiều vòng quay. Do đó, thiết bị truyền động nhiều vòng quay được trang bị với một trục rỗng phù hợp lắp với van cổng.
Bộ truyền động quay nhiều vòng cho chế độ Open-close (SA)
Loại |
Tốc độ đầu ra ở 50 Hz |
Phạm vi cài đặt cho mô-men xoắn |
Số lần khởi động tối đa
|
Mặt bích lắp van |
|
|
|
[rpm] |
[Nm] |
[1/h] |
EN ISO 5210 |
DIN 3210 |
SA 07.2 |
4 – 180 |
10 – 30 |
60 |
F07 or F10 |
G0 |
SA 07.6 |
4 – 180 |
20 – 60 |
60 |
F07 or F10 |
G0 |
SA 10.2 |
4 – 180 |
40 – 120 |
60 |
F10 |
G0 |
SA 14.2 |
4 – 180 |
100 – 250 |
60 |
F14 |
G1/2 |
SA 14.6 |
4 – 180 |
200 – 500 |
60 |
F14 |
G1/2 |
SA16.2 |
4 – 180 |
400 – 1,000 |
60 |
F16 |
G3 |
SA25.1 |
4 – 90 |
630 – 2,000 |
40 |
F25 |
G4 |
SA30.1 |
4 – 90 |
1,250 – 4,000 |
40 |
F30 |
G5 |
SA35.1 |
4 – 45 |
2,500 – 8,000 |
30 |
F35 |
G6 |
SA40.1 |
4 – 32 |
5,000 – 16,000 |
20 |
F40 |
G7 |
SA48.1 |
4 – 16 |
10,000 – 32,000 |
20 |
F48 |
– |
Bộ truyền động SA và SAR
Thiết bị truyền động thuộc loại SA cho chế độ đóng mở và chế độ định vị được đánh giá cho loại A và B hoặc loại chế độ làm việc S2 - 15 min. Một phiên bản đặc biệt để chạy lâu hơn có sẵn cho nhiệm vụ S2 - 30 phút.
Các cơ cấu chấp hành điều biến của dải SAR được xếp hạng cho loại C hoặc loại chế độ làm việc S4 - 25%. Phiên bản đặc biệt cho S4 - 50% và S5 - 25% cũng có sẵn.
Thiết bị truyền động thuộc loại SA / SAR có thể được kết hợp với nhiều điều khiển khác nhau từ điều khiển MỞ-ĐÓNG đơn giản đến phiên bản được điều khiển vi mô với ghi dữ liệu vận hành hoặc giao diện fieldbus.
Bộ truyền động quay nhiều vòng cho chế độ điều biến (SAR)
Loại |
Tốc độ đầu ra ở 50 Hz |
Phạm vi cài đặt cho mô-men xoắn |
Mô men xoắn cực đại cho nhiệm vụ điều biến |
Số lần khởi động tối đa
|
Mặt bích lắp van |
|
|
|
[rpm] |
[Nm] |
[Nm] |
[1/h] |
EN ISO 5210 |
DIN 3210 |
SAR 07.2 |
4 – 90 |
15 – 30 |
15 |
1,5 |
F07 or F10 |
G0 |
SAR 07.6 |
4 – 90 |
30 – 60 |
30 |
1,5 |
F07 or F10 |
G0 |
SAR 10.2 |
4 – 90 |
60 – 120 |
60 |
1,5 |
F10 |
G0 |
SAR 14.2 |
4 – 90 |
120 – 250 |
120 |
1,2 |
F14 |
G1/2 |
SAR 14.6 |
4 – 90 |
250 – 500 |
200 |
1,2 |
F14 |
G1/2 |
SAR 16.2 |
4 – 90 |
500 – 1,000 |
400 |
900 |
F16 |
G3 |
SAR 25.1 |
4 – 11 |
1,000 – 2,000 |
800 |
300 |
F25 |
G4 |
SAR 30.1 |
4 – 11 |
2,000 – 4,000 |
1,6 |
300 |
F30 |
G5 |
Các model phổ biến:
Dòng SAxx.x: SA07.2, SA07.6, SA10.1, SA 10.2, SA14.2, SA14.6, SA16.1, SA16.2, SA25.1, SA35.1, SA48.1,…
Dòng SARxx.x: SAR 07.1, SAR 07.2, SAR 07.6, SAR 10.1, SAR 10.2, SAR 14.2, SAR 14.6, SAR 16.1, SAR 16.2, SAR 25.1, SAR 30.1,…
