Delta-Sensor/ Erinda Vietnam,Cảm biến phát hiện kim loại nóng Z3. JC. SR (Z3.JC.SR) Delta-Sensor/ Erinda

Datasheet:

Z3. JC. SR là cảm biến dò kim loại nóng với nhiệt độ 400°C / 750° F.

Cảm biến Z3 được thiết kế và trang bị bên ngoài 1 hộp chịu nhiệt (có thể tùy chọn thêm bộ làm mát), vì vậy thiết bị có thể dễ dàng hoạt động trong điều kiện môi trường khắc nghiệt của các nhà máy thép và xưởng đúc kim loại.

Nguyên tắc hoạt động

Bức xạ hồng ngoại của vật liệu nóng được hội tụ bởi một thấu kính và sau đó được thu thập bởi một tế bào quang điện. Khi năng lượng vượt quá mức đã cài đặt, đầu ra của cảm biến Z3 sẽ được kích hoạt để hoạt động.

Đặc tính nổi bật

  • Bộ phận quang học: có thể điều chỉnh 15o theo chiều dọc và 4o theo chiều ngang

  • Ngõ ra dòng tĩnh điện cao, tín hiệu đầu ra rờ-le hoặc rờ-le chuyển mạch SSR

  • Có thể điều chỉnh độ nhạy từ bên ngoài thiết bị

  • Chức năng TEST để mô phỏng sản phẩm cần dò tìm (từ phòng điều khiển)

  • Bộ hiểu thị đèn LED đa sắc màu

  • Đầu nối và dây cáp tùy chọn (mã Z3 – C -)

  • Kính cảm biến dễ dàng làm sạch.

  • Tấm làm mát sẽ được sử dụng với tốc độ dòng 2l/mn trong trường hợp nhiệt độ môi trường bên ngoài vượt quá 75oC/ 170o F

  • Dễ dàng bảo trì nhờ vào kết cấu dạng mô-đun.

Thông số kỹ thuật

  • Nhiệt độ tối thiểu của sản phẩm kim loại có thể đo: 400°C / 750° F (có thể thấp hơn nếu yêu cầu)

  • Góc đo: 15o theo chiều dọc và 4o theo chiều ngang

Điện áp

220V (-15%) tới 240V (+10%) – 50/60Hz

hoặc 110V (-15%) tới 120V (+10%) – 50/ 60 Hz

hoặc 24V (+/-10%) – 50/60 Hz

24V DC (+/- 20%)

Nguồn tiêu thụ

4.5VA

4W

Tín hiệu TEST đầu vào

Kết nối 0V từ xa với vât thể nóng

Đèn hiển thị

Không có đèn: không phát hiện vật thể

Xanh Lá: phát hiện vật thể

Cam: trong quá trình TEST

Kết nối

Kết nối đầu cuối: - 2 PG 9 (Z3-*B-**)

Đầu kết nối được gắn cố định với cáp silicone (Z3-*C-*)

Độ dài tiêu chuẩn của cáp là 2m (hoặc dài hơn: 3.5 hoặc 8m – tùy chọn)

Cân nặng

2.5kg (Z3 -  JC - *) – 1.8kg (Z3 –LB - *)

Chỉ số bảo vệ

IP 67 (vỏ bọc nhôm)

Lọc khí

Dòng khí sạch được đưa vào để bảo vệ kính cảm biến: 50-200 g/cm2, 4-16l/phút

Nhiệt độ làm việc

-10 tới 75oC (14 tới 170 oF) lên tới 120oC (250oF) – làm mát bằng nước (nhiệt độ nước tiêu chuẩn ở 25oC (77oF), 1-2bar và 1-2l/mn)

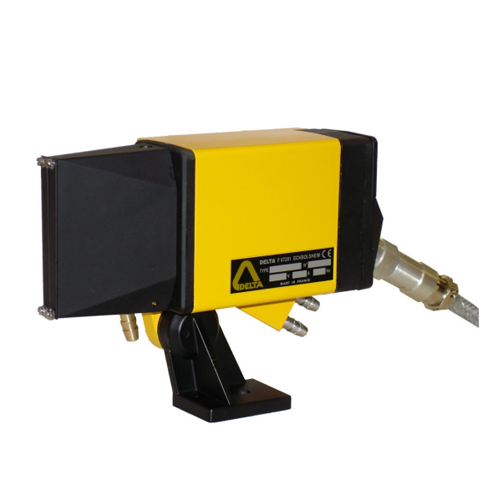

Hình ảnh sản phẩm
