Model: 1756-ENBT/A ǀ Mô đun giao tiếp Allen Bradley

​

Model: 1756-ENBT/A  ǀ  Mô đun giao tiếp Allen Bradley

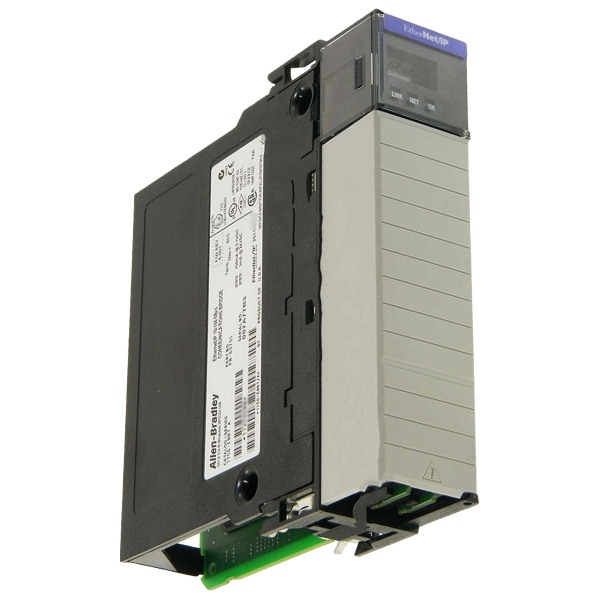

Mô-đun cầu Ethernet/IP của Allen-Bradley 1756-ENBT là một mô-đun giao tiếp bằng đồng được sử dụng để chuyển khối lượng dữ liệu lớn bằng kết nối Ethernet. Mô-đun này có thể xử lý 64 kết nối TCP và 128 CIP với tốc độ liên lạc là 10 /100 Mbps. Mô-đun này hỗ trợ bộ xử lý tốc độ cao lồng vào nhau, điều khiển I/O phân phối và định tuyến đến các thiết bị trên mạng Netlinx khác, sử dụng mạng Ethernet/IP làm xương sống. Các khả năng này cho phép người dùng kiểm soát, định cấu hình và thu thập dữ liệu chỉ trong một mạng Ethernet/IP. Đổi lại, điều này cho phép người dùng cắt giảm chi phí bảo trì và hỗ trợ và sau đó đơn giản hóa kiến ​​trúc mạng của họ vì ít mạng hơn có thể được yêu cầu chạy ứng dụng của họ.

1756-ENBT được kích hoạt web. Các cài đặt mô -đun và các chẩn đoán nội bộ như lưu lượng IP, TCP, UDP, biểu đồ va chạm, quản lý kết nối, v.v. thông qua trình duyệt web tiêu chuẩn. Người dùng cũng có thể nhận thông tin về sửa đổi mô-đun, IP, mạng con, cổng và địa chỉ Ethernet, thời gian hoạt động mô-đun, nhà cung cấp, thông tin mã, thông tin chẩn đoán, máy chủ tên, trạng thái khởi động, thông tin chế độ bộ xử lý 1756-L1 và thông tin bão mạng. Draw hiện tại của mô-đun 1756-ENBT ở mức 5,1 volt DC là 700 milliamp. Mặt khác, nó có trận hòa 3 milliamp cho 24 volt DC. Sự phân tán năng lượng cho 1756-ENBT là ở mức 3,7 watt và sự phân tán nhiệt là 12,6 btu/giờ. Nó có thể được kết nối với bất kỳ khe cắm có sẵn nào trong khung và nó được sử dụng cùng với phần mềm RSLogix. Nó cũng có thể hoạt động như một bộ chuyển đổi I/O từ xa khi được đặt trong khung I/O từ xa. Điều này cho phép người dùng thu thập và định cấu hình dữ liệu, cũng như kiểm soát các mô -đun điều khiển từ xa, đặc biệt là các mô -đun đầu vào, đầu ra, analog hoặc đặc biệt. Lưu ý rằng 1756-ENBT không có công tắc quay. 1756-ENBT cũng tương thích ngược.

 1756-ENBTT hỗ trợ giao thức Ethernet I/P. Nó có khả năng kết nối với mạng truyền thông 10/100 Mbps với chức năng tiêu thụ tự động. Nó có một cổng truyền thông RJ45 duy nhất và cổng cấu hình USB 1.1. Mô -đun này là một trong những mô -đun Ethernet trước đó dành cho nền tảng Tự động hóa Contrologix. Nó có các kết nối TCP tối đa của 64 và 128 kết nối giao thức công nghiệp thông thường (CIP). Điều này cho phép giao tiếp đồng thời đến các thiết bị khác nhau mà không cần thiết bị ghép kênh. Tối đa 5000 gói I/O/giây có thể và 900 gói HMI/MSG/SEC có thể được giao dịch với thiết bị này. Mô-đun này chiếm một khe duy nhất trong khung và cũng có thể được sử dụng trong các ứng dụng độc lập. Chỉ có thể thực hiện cấu trúc liên kết tuyến tính với thiết bị này vì nó được nhúng với một cổng truyền thông Ethernet duy nhất. Các thiết bị tương thích để sử dụng với mô-đun Ethernet này bao gồm các bộ xử lý Bộ điều khiển logic lập trình (PLC) của Allen-Bradley như PLC5, Micrologix, SLC 500, CompactLogix trong đó tin nhắn thiết bị có thể được triển khai, IO các hệ thống Flex IO và Point IO thông qua bộ điều hợp ethernet tương ứng của chúng, Panelview Plus Terminals, FactoryTalk View Trạm HMI và SCADA, các mô -đun đối tác bao gồm, máy chủ OPC, cơ sở dữ liệu, thiết bị của bên thứ 3 và ứng dụng phần mềm.
