EAM300-BF6.5UC6.14180.A Baumer Việt Nam
Nhà cung cấp: ANS VIỆT NAM
Hãng sản xuất: BAUMER VIET NAM
Ứng dụng sản phẩm: Food & Beverage
Mr Tính
anhnghisonhcmEAM300-BF6.5UC6.14180.A Baumer Việt Nam

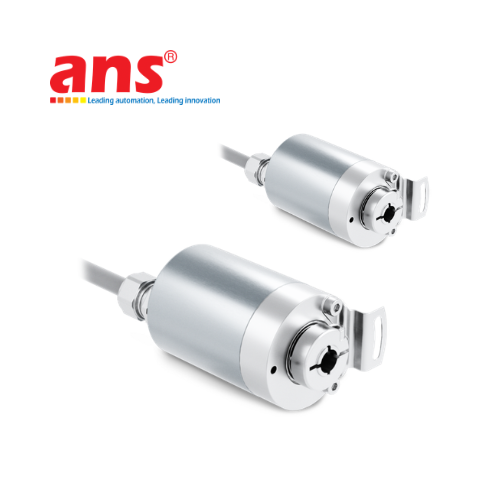

Baumer EAM300-BF6.5UC6.14180.A là bộ mã hóa vòng quay tuyệt đối đa vòng (Multiturn Absolute Encoder) thuộc dòng EAM300 của Baumer, sử dụng công nghệ cảm biến từ tính và giao tiếp CANopen để xác định vị trí góc, đồng thời theo dõi số vòng quay của trục. Thiết bị được thiết kế cho các hệ thống tự động hóa công nghiệp yêu cầu phản hồi vị trí chính xác và khả năng truyền dữ liệu đến bộ điều khiển.
Khác với encoder gia tăng (Incremental Encoder), encoder tuyệt đối cung cấp giá trị vị trí tương ứng với vị trí quay, trong khi chức năng đa vòng cho phép ghi nhận số vòng quay trong phạm vi được thiết kế. Model này có độ phân giải 14 bit mỗi vòng và khả năng ghi nhận đến 262.144 vòng, phù hợp với các ứng dụng cần giám sát chuyển động quay trên phạm vi lớn.
Với mặt bích đường kính 30 mm, trục rỗng mù đường kính 6 mm và cáp kết nối dài 2 m, Baumer EAM300 hỗ trợ tích hợp vào các cơ cấu truyền động và hệ thống điều khiển chuyển động công nghiệp.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | EAM300-BF6.5UC6.14180.A |
| Hãng sản xuất | Baumer |
| Loại encoder | Tuyệt đối đa vòng (Multiturn) |
| Nguyên lý cảm biến | Từ tính |
| Giao tiếp | CANopen |
| Độ phân giải mỗi vòng | 16.384 bước/vòng (14 bit) |
| Số vòng quay | 262.144 vòng (18 bit) |
| Tổng độ phân giải danh nghĩa | 32 bit |
| Độ chính xác tuyệt đối | ±0,15° tại +20 ±15°C; ±0,25° trong dải −40 đến +85°C |
| Điện áp cấp | 10–30 VDC |
| Tốc độ cập nhật dữ liệu | Dưới 1 ms |
| Cấp bảo vệ | IP65, không có phớt trục |
| Đường kính mặt bích | 30 mm |
| Loại trục | Trục rỗng mù, Ø6 mm |
| Tốc độ quay tối đa | 6.000 vòng/phút |
| Nhiệt độ vận hành | −40 đến +85°C |
| Khả năng chịu tải trục | Tối đa 10 N theo phương hướng kính và dọc trục |
| Kết nối | Cáp dài 2 m |
| Khối lượng | Khoảng 130 g |
| Tiêu chuẩn giao tiếp | CANopen CiA DS 301, DSP 305, DS 406 và DS 417 |
