Limab Vietnam,Hệ thống đo lường Kích thước của tấm Limab SlabProfiler 3D

SlabProfiler 3D – Measurements of the dimension and true profile of slabs​

Hệ thống LIMAB SlabProfiler 3D đo kích thước của tấm và tấm nặng. Hệ thống thích hợp trong các ứng dụng lạnh hoặc nóng, để lắp đặt trước hoặc sau máy cắt hoặc ở lối vào của lò gia nhiệt. Do kỹ thuật cảm biến LIMAB, SlabProfiler 3D chụp toàn bộ biên dạng cạnh. Hệ thống được điều chỉnh để có khả năng nâng cấp với phép đo chiều dài và khum. SlabProfiler cung cấp khả năng nhận dạng ngay lập tức các vấn đề về hình dạng hoặc kích thước của tấm và tấm nặng. Hệ thống cung cấp cho người dùng một công cụ vô giá để theo dõi quá trình đúc và cải thiện năng suất sản xuất.



Đặc điểm kỹ thuật cơ bản (điển hình)

Chiều rộng tấm mm (inch) Chiều dày tấm mm (inch) Chiều dài Nhiệt độ tấm
600-2500 (24-98) 40-350 (1,6-13,8) 0-1200 ° C / 32-2200 ° F
Nguyên tắc hoạt động
SlabProfiler 3D tích hợp một số lượng linh hoạt các cảm biến laser 2D LIMAB ProfiCura. Các cảm biến ProfiCura 2D dựa trên công nghệ tạo hình tam giác bằng laser và trong hệ thống SlabProfiler 3D, các cảm biến này được gắn ở hai bên của tấm ghi lại cả hai biên dạng cạnh. Do công nghệ này, đường tia laser được chiếu bao phủ 100% mép tấm.

SlabProfiler 3D



Các ứng dụng

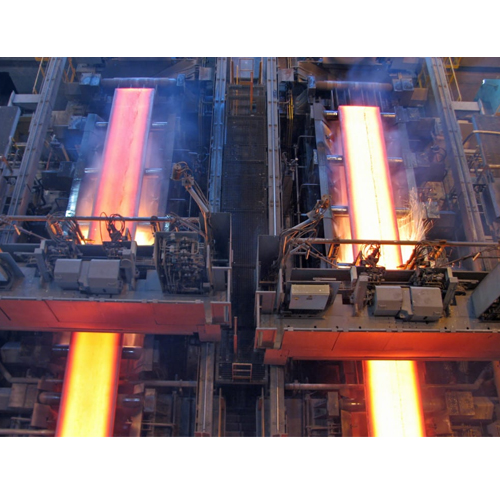

Chiều rộng tấm nóng và biên dạng cạnh trước hoặc sau máy cắt mỏ hàn trong nhà máy đúc liên tục
Kiểm tra kích thước của phiến nguội khi đi vào lò hâm nóng ở các nhà máy cán nóng
Đo chiều dài của phiến nóng hoặc lạnh (tùy chọn)
Camber của phiến nóng hoặc lạnh (tùy chọn)
Đo độ dày tâm tấm trong các bài hát khác nhau (tùy chọn)
