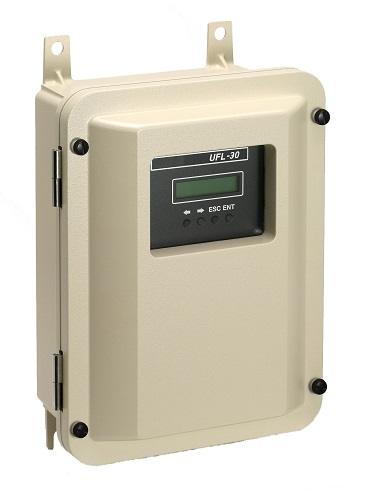

Lưu lượng kế siêu âm - Ultrasonic Flowmeter TKK UFL-30 Tokyo Keiki

Vui lòng liên hệ theo Email 📧 kim@ansgroup.asia  ☎ 0988 782 338 để nhận giá hỗ trợ ngay

Tokyo Keiki/ TKK UFL-30 Lưu lượng kế siêu âm - Ultrasonic Flowmeter

https://www.tokyokeiki.jp/e/products/detail.html?pdid=177

Không bị mất áp suất, Nhỏ, Nhẹ, độ chính xác cao



UFL-30 tự hào là dòng máy đo lưu lượng có độ chính xác cao +/- 1% trong một cấu hình nhỏ gọn, chỉ bằng một nửa so với kiểu máy cũ của TKK.

TOKYO KEIKI là công ty đầu tiên trên thế giới phát triển lưu lượng kế siêu âm cho ngành công nghiệp nói chung vào năm 1963. Năm 2008, chúng tôi đã hoàn thành việc phát triển một lưu lượng kế siêu âm có độ tin cậy cao - "Dòng UFL-30" - sử dụng vô số bí quyết tích lũy của TKK và công nghệ phần cứng mới nhất.

Tokyo Keiki UFL-30 là dòng lưu lượng kế siêu âm dạng kẹp cho phép lắp đặt không xâm nhập, không mất áp suất trên các đường ống hiện có hoặc mới. Kỹ thuật siêu âm cho phép đo nhiều loại chất lỏng bất kể độ dẫn điện.

Bộ đo lưu lương UFL-30 là hệ thống thế hệ thứ 6 cung cấp độ chính xác cao hơn và nhiều chức năng.

Tính năng nổi bật của UFL-30:

Hệ thống đa đường dẫn
Có thể đo bằng hệ thống 4 đường dẫn để đo ổn định ngay cả khi đo đường ống ngắn.

Đa dạng đầu ra

  • 2 cổng Analog/4 cổng tiếp xúc
  • 2 đầu ra kĩ thuật số
  • Có thể chọn 1 cổng cho giao thức MODBUS.

Dễ dàng thiết lập
Thay đổi trong menu bằng 4 phím điều khiển / hiển thị trên máy tính

Có phần mềm trình bày dữ liệu (Online-LOG)
Phần mềm  thể hiện dữ liệu theo dạng đồ thị tiêu chuẩn.

Có thể điều chỉnh offline
Có thể nhập các thông số vào phần mềm máy tính mà không cần kết nối với thiết bị chính.

Thông số kĩ thuật

Phép đo

Phương pháp

Chênh lệch thời gian chuyển tiếp xung siêu âm









Phạm vi đường kính

DN 25mm ~ 6000mm

Độ chính xác

1.0% R.D. (V > 0.8m/s với DN >=300mm) (V > 2m/s với DN <=250mm)

Độ lặp

+ 0.5%

Đo đa đường

Tối đa 4 đường

Đầu ra

Analog output

2 cổng (Std.) / 2 khoảng đầu ra/ Khả năng chịu tải cho phép tối đa  1k Ω





Relay output

4 cổng (Std.) / Tính tổng tín hiệu & Cảnh báo

Digital output

2 cổng (Std.) Chế độ liên lạc một chiều / đa chiều & Modbus (RS232C)

Phần chính

Tiêu chuẩn bảo vệ

IEC 60529 IP65

Đầu dò

Phạm vi nhiệt độ

-20°C ~ 65°C



Tiêu chuẩn bảo vệ

IEC 60529 IP67 (Option; IP68)



Độ dài cáp

Tối đa 300M (Giữa phần chính và đầu dò)

Chức năng

Tự chẩn đoán và xử lý lỗi

Phát hiện nhiễu

Cảnh báo không có tín hiệu phản hồi

Cảnh báo toàn dải đo

Cảnh báo quá ngưỡng

Cắt lưu lượng thấp

Chuyển về 0 (không)

Bù trừ dải đo

Lọc dữ liệu (Loại bỏ nhiễu)

Đầu ra analog cố định

Điều chỉnh bộ điều khiển khuếch đại tự động (chức năng AGA)

Kiểm soát bộ điều khiển khuếch đại tự động (chức năng AGC)

Đặt trước tổng kích thước bắt đầu

Lưu trữ dữ liệu

Sửa đường dẫn

Xử lý thay đổi luồng chuyển tiếp / lùi

Hiển thị dữ liệu cơ bản

Bộ đếm lỗi

Chỉ thị khối lượng

Hệ đo lường Anh & hệ Mét



Ứng dụng :

  • Kiểm soát hệ thống lọc cho bể thủy sinh
  • đo lưu lượng của nhiều loại chất lỏng khác nhau trong ngành nước và các ngành công nghiệp khác  với đường kính ống từ DN25 đến DN6000.
  • Đo lưu lượng của đường ống lớn tại nhà máy thủy điện – Đường ống có đường kính trên 6000mm
  • Giám sát và quản lý tôc độ dòng chảy và áp suất của nước nhằm bảo vệ sự rò rỉ nguồn nước do bị quá áp

Thông tin chi tiết và hướng dẫn sử dụng:

https://www.tokyokeiki.jp/Portals/0/images/e/products/pdf/measurement/pds_ufl30_20210225.pdf

https://www.tokyokeiki.jp/Portals/0/images/e/products/pdf/measurement/manual/operation_manual_ufl_30_kf08_001l.pdf
