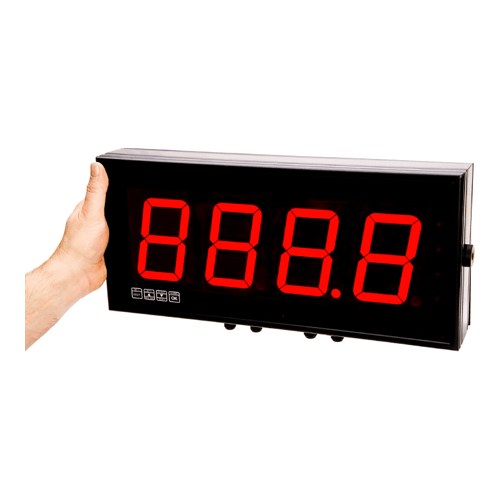

Laurels Vietnam,Màn hình kỹ thuật số lớn, Màn hình từ xa Laurels

Màn hình kỹ thuật số lớn, Màn hình từ xa

Các tính năng tiêu chuẩn

Lựa chọn độ cao chữ số 2-1 / 4 ", 4", 6 "hoặc 8"
Lựa chọn 4 hoặc 6 chữ số với dấu chấm hoặc vạch chia màu
Lựa chọn độ sáng xem bình thường hoặc bên ngoài
Lựa chọn đầu vào tín hiệu và chức năng
Lựa chọn giá treo bảng, giá treo tường hoặc giá treo
Lựa chọn nguồn điện 95-264 Vac hoặc 11-30 Vdc
Được niêm phong theo NEMA-4 (IP65)
Chỉ sâu 3.0 "(75 mm)
Có thể lập trình từ bảng điều khiển phía trước
Hai hoặc bốn đầu ra rơle 2A tùy chọn, đầu ra tương tự, I / O nối tiếp

Khoảng cách xem lên đến 320 feet (100 m) đạt được với 8 "chữ số. Nguyên tắc chung là khoảng cách xem tính bằng feet gấp 40 lần chiều cao chữ số tính bằng inch hoặc theo đơn vị mét, khoảng cách xem tính bằng mét là chiều cao chữ số tính bằng milimét chia cho 2.

Chiều cao bốn chữ số có sẵn theo tiêu chuẩn : 57 mm (2-1 / 4 "), 102 mm (4,0"), 150 mm (5,9 ") và 200 mm (7,9"). Các phân đoạn rắn được sử dụng cho các chữ số 2,2 "và 4,0" độ sáng bình thường. Các pixel LED 5 mm riêng lẻ được sử dụng cho các chữ số lớn hơn và các phiên bản độ sáng ngoài trời. Số lượng chữ số có thể là 4, 6 hoặc 8, tùy thuộc vào chức năng hiển thị.

Xem trong nhà hoặc ngoài trời: Dòng MAGNA Màn hình với đèn LED có độ sáng bình thường có thể được đọc qua máy hoặc trên sàn nhà máy. Màn hình bằng đèn LED có độ sáng ngoài trời có thể được đọc trên sân công nghiệp, bãi đậu xe hoặc lòng đường, chẳng hạn để hiển thị tải trọng xe. Tùy chọn lò sưởi cho phép hoạt động ngoài trời vào mùa đông ở vùng khí hậu lạnh. Các tùy chọn lắp có sẵn là giá treo bảng điều khiển, giá treo tường và giá treo. Tiêu chuẩn niêm phong môi trường theo tiêu chuẩn IP65 (NEMA-4X).

Lựa chọn đầu vào tín hiệu : MAGNA Series Màn hình có sẵn cho các loại tín hiệu khác nhau, mỗi loại có thể được kết hợp với 4 hoặc 6 chữ số. Vui lòng nhấp vào liên kết bên dưới để biết thông tin chi tiết theo loại tín hiệu:

Các o ptions tiêu chuẩn bao gồm hai hoặc bốn rơ le 2A, một đầu ra tương tự, một đầu ra dữ liệu nối tiếp RS232 hoặc RS485 và nguồn 95-264 Vac hoặc 11-30 Vdc.

Thiết lập trực quan thường được cung cấp bởi các công tắc bảng điều khiển phía trước tích hợp sẵn, có thể bị khóa. Cũng có thể kết nối từ xa bốn nút bấm với màn hình.

Thông số kỹ thuật

Đầu vào dữ liệu nối tiếp
Các kiểu dữ liệu nối tiếp	RS232 hoặc RS485 (chỉ định tại thời điểm đặt hàng)
Đầu nối nối tiếp	Các đầu nối vít cắm có thể tháo rời
Thông tin được hiển thị	ASCII: Hiển thị bất kỳ ký tự nào trong giới hạn hiển thị 7 đoạn. Số lượng: Chỉ hiển thị các giá trị ASCII dạng số.
	Qa.Tot: Bộ tổng số lượng. Có thể được sử dụng để tích lũy các giá trị trọng lượng, ví dụ sau mỗi đợt. Sử dụng một liên hệ đóng để kích hoạt thêm.
Tốc độ truyền	300 đến 115200 baud
Định dạng dữ liệu	701, 7e1, 7n2, 801, 8e1, 8n1, 8n2
Nhân vật Chấm dứt	Hex 00 đến FF
Từ chối nhân vật	Được tính từ ký tự kết thúc
Địa chỉ	00 (ký tự đại diện) đến F7
Đầu vào tín hiệu xử lý
Công cụ chuyển đổi A / D	Độ phân giải 20-bit
Các loại tín hiệu hiện tại	0-10 mA, 0-20 mA, 4-20 mA với điện trở đầu vào 33Ω
Các loại tín hiệu điện áp	0-5V, 1-5V, 0-10V với điện trở đầu vào 1 MΩ
Sự chính xác	± 0,05% phạm vi.
Tempco, Quy mô	± 25 ppm / ° C
Tempco, bù đắp	± 30 ppm / ° C
Kích thích	24 Vdc lên đến 40 mA, hoặc tỷ lệ 0-10V cho dây trượt
Strain Gauge / Load Cell Input
Công cụ chuyển đổi A / D	Độ phân giải 20-bit
Tăng tín hiệu	Thích hợp cho cảm biến lực 0,5 mV / V đến 4 mV / V
Sự chính xác	± 0,05% phạm vi.
Tempco, Quy mô	± 25 ppm / ° C
Tempco, bù đắp	± 30 ppm / ° C
Đầu ra kích thích	Cách ly 10V lên đến 120 mA để cấp nguồn cho bốn cảm biến tải 350Ω song song
Đầu vào xung cho tần số, tốc độ, tổng
Số lượng đầu vào	4
Các loại tín hiệu	Có thể cấu hình để đóng tiếp điểm, chuyển mạch tiệm cận NPN hoặc PNP, xung logic 5V, xung 24V, cầu phương
Debounce	Có thể lập trình để loại bỏ việc đếm sai khi số liên lạc bị trả lại.
Tham khảo thời gian	Tinh thể thạch anh kiểm soát nhiệt độ.
Đầu vào xung cho hoạt động của đồng hồ
Tham chiếu thời gian	Tinh thể thạch anh chính xác, bù nhiệt độ.
Định dạng đồng hồ	HH: MM hoặc HH: MM: SS
Trưng bày
Số chữ số	4 hoặc 6
Chiều cao chữ số	57 mm (2-1 / 4 "), 102 mm (4,0"), 150 mm (5,9 ") hoặc 200 mm (7,9")
Màu chữ số	màu đỏ
độ sáng	Biến đổi
độ sáng	8.8.8.8. hoặc 8.8.8.8.8.8. (Tiêu chuẩn)
Định dạng đồng hồ	HH: MM hoặc HH: MM: SS (tùy chọn, chỉ định tại thời điểm đặt hàng)
Kiểm soát người dùng
Mở rộng quy mô	Chia tỷ lệ trực tiếp hoặc theo lý thuyết kỹ thuật số với tỷ lệ & độ lệch.
Lọc	Lọc kỹ thuật số, hằng số thời gian có thể điều chỉnh từ 0 đến 25 giây.
Làm tròn	Làm tròn chữ số cuối có thể lựa chọn của 1, 2, 5, 10, 20, 50 đơn vị.
Tuyến tính	Lên đến 10 điểm, hiệu chuẩn trực tiếp hoặc lý thuyết.
Đầu vào logic
Điều khiển bảng phông chữ	Hiệu chuẩn, Tare, Đặt lại, Tối đa / Tối thiểu, Báo thức
Chức năng logic	Ba đầu vào logic, có thể định cấu hình riêng cho Hold, Reset, Tare, Peak / Valley, Net / Gross, Memory Address.
Cấp độ logic	Thường mở, NPN hoặc đầu vào tiếp điểm đóng để kích hoạt. Mạch hở 5V, dòng chuyển mạch 1 mA.
Sức mạnh
Nguồn AC (tiêu chuẩn)	100-240 Vac
Nguồn DC (tùy chọn)	11-30 Vdc
Mức tiêu thụ tối đa	30 VA
Tùy chọn đầu ra tương tự
Mức đầu ra	0-20 / 4-20 mA thành 0 đến 500Ω, độ phân giải 0,4 μA. 0-10V thành tải> 600Ω, độ phân giải 0,2 mV. -10 đến + 10V thành tải> 600Ω, độ phân giải 0,4 mV.
Nghị quyết	16 bit
Sự chính xác	0,1% phạm vi
Sự ổn định	50 ppm / ° Cl
Cách ly đầu ra	Cách ly với đầu vào và nguồn điện
Mở rộng quy mô	Có thể mở rộng kỹ thuật số
Các tính năng đặc biệt	Có thể được thiết lập để hoạt động từ giá trị ròng hoặc tổng.
Tùy chọn đầu ra báo động
Loại chuyển tiếp	Hai hoặc bốn rơ le xếp hạng 2A, 250VAC, SPDT
Các tính năng đặc biệt	Có thể điều chỉnh độ trễ
	Cơ sở bồi thường trên chuyến bay.
	Nạp năng lượng hoặc giảm năng lượng trong chuyến đi.
	Bộ hẹn giờ có thể điều chỉnh để cài đặt độ trễ năng lượng và giảm năng lượng. Cũng có thể được đặt thành xung cho các ứng dụng cần chu kỳ nhiệm vụ ít hơn 100%.
	Chức năng cảnh báo trong băng và ngoài băng.
	Bồi thường trên chuyến bay bằng tay và tự động.
	Có thể được thiết lập để hoạt động từ giá trị ròng hoặc tổng.
Tùy chọn đầu ra dữ liệu nối tiếp
Các loại đầu ra	RS232 hoặc RS485, có thể định địa chỉ, theo yêu cầu hoặc đầu ra liên tục.
Các tính năng đặc biệt	Có thể bao gồm thời gian và ngày với tùy chọn RTC được trang bị. Có thể được thiết lập để hoạt động từ giá trị ròng hoặc tổng.
Thuộc về môi trường
Nhiệt độ lưu trữ.	-20 ° C đến + 70 ° C
Nhiệt độ hoạt động.	0 ° C đến 50 ° C, không ngưng tụ. -25 ° C đến 50 ° C, không ngưng tụ, với tùy chọn bộ sưởi MHTR AC.
Niêm phong	Tiêu chuẩn IP65 (NEMA-4), toàn diện
Kết nối	Các tuyến nén M12 cho cáp tròn, đường kính 3,0 đến 6,5 mm (0,118 "đến 0,256")
Gắn	Giá treo tường, giá treo, bảng điều khiển
Phê duyệt
Các loại	Được sản xuất theo tiêu chuẩn IPC 610 Class 2
	UL ISO9001: 2008 QA

Thông số kỹ thuật

Số lượng chữ số & kích thước trường hợp

Đầu vào dữ liệu nối tiếp	4 chữ số	6 chữ số
Đầu vào dữ liệu nối tiếp
Quy trình , Máy đo độ căng , Tốc độ / Tần số , Bộ tổng, Nhiệt độ
Đồng hồ / Hẹn giờ
Chiều rộng x chiều cao của hộp	4 chữ số	6 chữ số
57 mm (2,2 ") chữ số	279 x 155 mm (11,0 "x 6,1")	376 x 155 mm (14,8 "x 6,1")
102 mm (4.0 ") chữ số	434 x 196 mm (16,7 "x 7,7")	616 x 196 mm (24,3 "x 7,7")
150 mm (5,9 ") chữ số	514 x 247 mm (20,2 "x 9,8")	744 x 248 mm (29,3 "x 9,8")
200 mm (7,9 ") chữ số	664 x 298 mm (26,1 "x 11,7")	984 x 298 mm (38,7 "x 11,7")
Độ sâu trường	75 mm (3.0 ")
