Leuze SLS46C-40.K48 là bộ phát của hệ thống thiết bị bảo vệ an toàn dạng tia sáng đơn, sử dụng nguồn sáng LED đỏ để tạo tín hiệu quang học giữa bộ phát và bộ thu. Thiết bị được thiết kế cho các hệ thống bảo vệ máy và có ngõ vào kích hoạt (Activation input) cho phép điều khiển trạng thái phát tín hiệu.
SLS46C-40.K48 có phạm vi hoạt động đảm bảo lên đến 40 m, phạm vi hoạt động điển hình lên đến 48 m, thời gian đáp ứng 2,5 ms và tần số chuyển mạch 250 Hz. Thiết bị có thiết kế nhỏ gọn, vỏ PC-PBT, cấp bảo vệ IP67/IP69K và phù hợp với các hệ thống an toàn sử dụng kết hợp với safety relay MSI-TRMB.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SLS46C-40.K48 |
| Part No. | 50126545 |
| Hãng sản xuất | Leuze |
| Series | 46C |
| Loại thiết bị | Single light beam safety device transmitter |
| Chức năng đặc biệt | Activation input |
| Type | 4 – IEC/EN 61496 |
| SIL | 3 – IEC 61508 |
| SILCL | 3 – IEC/EN 62061 |
| Performance Level | PL e – EN ISO 13849-1:2008 |
| Category | 4 – EN ISO 13849:2008 |
| MTTFd | 900 năm |
| Mission time | 20 năm |
| Phạm vi hoạt động đảm bảo | 0,25 ... 40 m |
| Phạm vi hoạt động điển hình | 0,25 ... 48 m |
| Nguồn sáng | LED đỏ |
| Bước sóng | 630 nm |
| Dạng tín hiệu truyền | Pulsed |
| Góc mở tối đa | -2,5 ... +2,5° |
| Điện áp nguồn | 24 VDC |
| Dung sai nguồn | -20 ... +20% |
| Độ gợn điện áp | 10% |
| Dòng không tải | 0 ... 40 mA |
| Số ngõ vào kích hoạt | 1 |
| Điện áp kích hoạt HIGH | ≥ 8 V |
| Điện áp kích hoạt LOW | ≤ 1,5 V |
| Thời gian kích hoạt/vô hiệu hóa | 1 ms |
| Điện trở đầu vào | 10 kΩ ±30% |
| Trạng thái kích hoạt | High |
| Tần số chuyển mạch | 250 Hz |
| Thời gian đáp ứng | 2,5 ms |
| Thời gian sẵn sàng | 300 ms |
| Bảo vệ điện | Chống đảo cực, chống ngắn mạch |
| Kiểu kết nối | Cable |
| Chiều dài cáp | 2.000 mm |
| Số lõi | 4 dây |
| Tiết diện dây | 0,21 mm² |
| Vật liệu vỏ cáp | PUR |
| Kiểu thiết kế | Cubic |

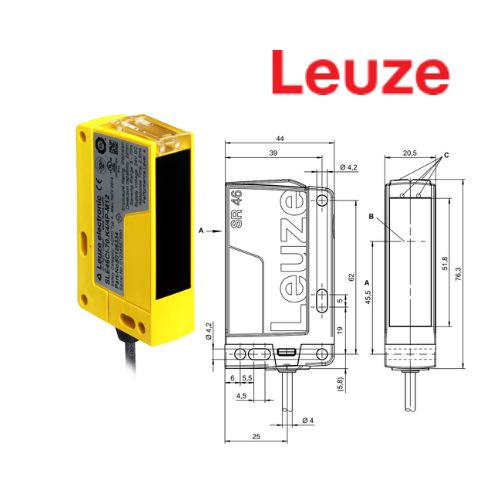

| Kích thước (W × H × L) | 20,5 × 76,3 × 44 mm |
| Vật liệu vỏ | PC-PBT |
| Vật liệu mặt thấu kính | Plastic / PMMA |
| Khối lượng | 100 g |
| Màu vỏ | Vàng |
| Kiểu lắp đặt | Through-hole mounting |
| Hiển thị | LED, 2 LED |
| Nhiệt độ hoạt động | -30 ... +60 °C |
| Nhiệt độ lưu trữ | -30 ... +70 °C |
| Cấp bảo vệ | IP67 / IP69K |
| Cấp bảo vệ điện | Class III |
| Tiêu chuẩn | IEC 60947-5-2, IEC/EN 61496 |
| Chứng nhận | c UL US |
