Rexrorth-Directional Servo Valve 4WS2EM6/Van servo điều hướng 4WS2EM6

Tên thiết bị:

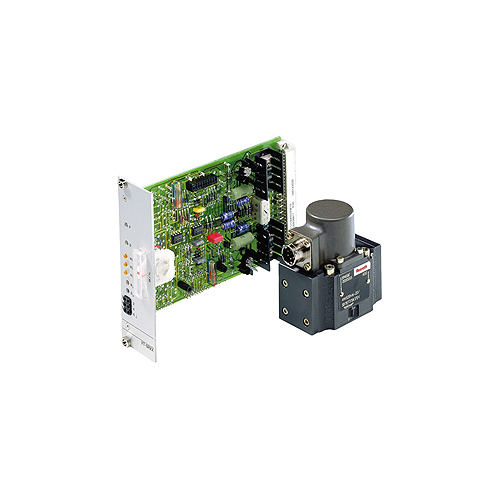

Directional Servo Valve 4WS2EM6 - Van servo điều hướng 4WS2EM6

Mã đặt hàng:

4WS2EM6-2X/5B11XLET315K17EV-102  PN: R901506730



4WS2EM6-2X/20B11XLET315K17EV-102  PN: R901467629

Nhà sản xuất:

Rexroth Germany

Nhà cung cấp:

ANS Việt Nam

Đặc tính và ứng dụng

4WS2EM6 là van servo điều hướng 2 giai đoạn hoạt động bằng điện chủ yếu được sử dụng để kiểm soát vị trí, lực, áp suất hoặc vận tốc. Van được cấu tạo bằng bộ chuyển đổi cơ điện (mô-tơ &mô-men xoắn), bộ khuếch đại thủy lực (nguyên lý: tấm đệm/vòi phun) và ống điều khiển được kết nối với mô-tơ mô-men xoắn thông qua phản hồi cơ học.

  • Điều khiển vị trí, lực, áp suất hoặc vận tốc.

  • Van servo 2 tầng với phản hồi cơ học.

  • Đầu phun giai đoạn 1 / bộ khuếch đại tấm flapper.

  • Subplate mounting: Mẫu cổng theo ISO 4401.

  • Động cơ điều khiển khô, không bị nhiễm bẩn các khe hở điện từ do chất lỏng thủy lực.

  • Có thể được sử dụng như một phiên bản van 3 chiều.

  • Phụ kiện lõi của ống spool phản hồi chống ăn mòn.

  • Van và thiết bị điện điều khiển tích hợp đã được kiểm tra và điều chỉnh.

  • Các khoang áp suất ở ống bọc điều khiển có đệm khe hở, do đó không làm mòn vòng đệm.

  • Bộ lọc cho giai đoạn 1 có thể kết nối từ bên ngoài.

Thông số kỹ thuật chi tiết

General

Type

4WS(E)2EM

Size

6

Component series

2X

Porting pattern

ISO 4401-03-02-0-05

Installation position

any – ensure that during start-up of the system, the pilot control is supplied with sufficient pressure (≥10 bar).

Storage temperature range °C

-20 … +80

Weight (kg)

1.1

Ambient temperature range °C

with OBE

-20 … +60

without OBE

-30 … +100

Hydraulic

Type

4WS(E)2EM

Maximum operating pressure

bar

315

Maximum operating pressure

Anschluss A

bar

315

Port B

bar

315

Port P

bar

315

Return flow pressure

Port T

bar

Pressure peaks < 100, static < 10

Rated flows qv nom at 70 bar valve pressure differential (35 bar/control edge) 1)

l/min

2

Maximum control spool stroke possible 2)

%

120 … 170

Hydraulic fluid



see table
