Phác thảo sản phẩm

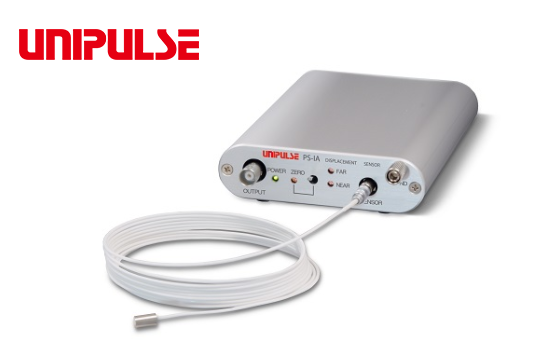

Cảm biến dịch chuyển điện dung không tiếp xúc với độ phản hồi cao, độ ổn định cao và độ phân giải cao.
PS-IA-HS là một cảm biến dịch chuyển siêu chính xác với độ phản hồi cao, độ ổn định cao và độ phân giải cao, áp dụng công nghệ điện dung độc đáo của chúng tôi.
Khả năng đáp ứng của PS-IA, được sử dụng cho các ứng dụng khác nhau và đạt được danh tiếng tốt, được cải thiện rất nhiều. PS-IA-HS có khả năng đo chuyển vị tốc độ cao mà hầu như không đo được trong quá khứ.
Khả năng đáp ứng cao 5kHz

Khả năng đáp ứng nhanh hơn gấp 5 lần với khả năng sử dụng PS-IA.
Có khả năng đo chuyển vị tốc độ cao mà hầu như không đo được trong quá khứ.
Thích hợp để đo Run-out của thành phần quay và điều khiển vòng kín của giai đoạn piezo.

■ Ứng dụng

  • Đo lường hết thành phần quay
  • Đo rung / dịch chuyển trong quá trình lắp và ép
  • Điều khiển vòng kín của giai đoạn piezo
  • Đo khoảng cách du lịch cho một điều khiển vị trí giai đoạn!
  • Phát hiện bề mặt của điện cực trong suốt

Tính năng, đặc điểm

Đây là bộ khuếch đại kênh đơn với đầu ra analog BNC, màn hình LED NEAR / FAR và chức năng zeroing, hoạt động với nguồn điện DC24V hoặc AC100V. Thiết bị nhỏ gọn và đa chức năng này có thể được sử dụng cho các mục đích khác nhau như R & D và tích hợp với hệ thống và / hoặc thiết bị.

  • Không cần hiệu chuẩn cho từng đối tượng mục tiêu! ! (Độ nhạy của cảm biến không bị ảnh hưởng khi các đối tượng mục tiêu được làm bằng vật liệu dây dẫn)
  • Miễn phí từ ảnh hưởng của độ nhám bề mặt. Đối tượng di chuyển ở tốc độ cao có thể được đo chính xác.
  • Trong trường hợp đối tượng mục tiêu mỏng, nó có thể được đo xa vì nó được làm bằng vật liệu dây dẫn.
  • Vì vùng đo nhỏ hơn đường kính của đầu dò cảm biến, phép đo có thể được thực hiện ở độ phân giải vị trí cao.
  • Không bị ảnh hưởng bởi từ tính hoặc cảm ứng điện từ
  • Một loạt các dòng sản phẩm với phạm vi đo tiêu chuẩn từ 30μm đến 1000μm
  • Độ tuyến tính cao: ± 0,05% trở xuống
Hình dạng và chủng loại khác nhau


Chúng tôi có thể tùy chỉnh hình dạng cho bạn! Xin vui lòng liên hệ với chúng tôi bất cứ lúc nào.

Nguyên lý đo lường

Như thể hiện trong hình dưới đây, nguyên lý của tụ điện bản song song được áp dụng cho cảm biến PS. Giả sử điện dung tĩnh điện giữa điện cực trung tâm và mục tiêu là C C C, thì độ tự cảm và khoảng cách giữa đầu dò và mục tiêu là xác, và, g, và diện tích bề mặt điện cực trung tâm là xác ướp, sau đó, điện dung có thể là được tính theo công thức sau:

Ngoài ra, bằng cách sử dụng nguồn điện xoay chiều không đổi AC như trong hình, điện áp đầu ra, được tính theo công thức sau, sẽ liên quan đến khoảng cách giữa cảm biến và đối tượng đích:

Để đạt được độ tuyến tính cao, điện trường song song thu được ở tâm điện cực bằng cách cân bằng mức điện thế của điện cực bảo vệ và điện cực trung tâm.
